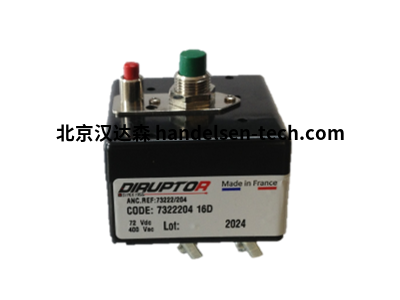

diruptor 三极断路器无需中性线切断
diruptor 三极断路器无需中性线切断
连接：
该三极断路器符合EN 60934标准，并且仅针对 AN 和 AS 曲线满足NF F 62-001标准（铁路机车车辆）。
尺寸范围从0.04 安培到40 安培。用于交流电(AC)（最高 400 伏 50/60 赫兹），无需中性线切断。
尺寸范围从0.04 安培到40 安培。用于交流电(AC)（最高 400 伏 50/60 赫兹），无需中性线切断。
提供热曲线、磁热曲线和磁曲线。
技术特点
极数 : 3 极
控制系统：带或不带“OFF”跳闸按钮
安装：
插入式（限制 20A）
齐平安装，前面有 2 个螺钉
齐平安装，螺纹套环，用于安装在前面 卡扣
在 DIN 不对称导轨上
推推式，螺纹套环，用于安装在前面
无固定
卡扣在 DIN 上对称导轨
印刷电路插入式底座
连接：
齐平安装型号
快速连接（公头） 6,35 x 0,8，45° (In _ 15A)
60° 螺钉端子，带夹子，适用于最大 1 x 6 mm2 (In _ 20A)
60° 端子，电缆 HS M4 螺钉最大 1 x 6 mm2 (In _ 20A)
快速连接（公头） 6,35 x 0,8 at 90°
下柱式端子，横向孔 (In _ 40A)
下柱式端子，纵向孔 (In _ 40A)
端子，带夹子的螺钉，1 个 60°。1 个 90°，适用于 6 至 16 mm2 的电缆
卡入式 DIN 导轨型号
扁平端子，带夹子的螺钉 (In _ 20A)
立柱式端子，纵向孔 (In _ 40A)
无固定型号
端子按要求设计
用于印刷电路的插入式底座
快速连接（公头） 6,35 x 0,8 at 90°
插入式
销钉 _ 7, 轴间距离 20 mm（7000 系列）
曲线 + RAED 电流：
热：0.04 – 32 A
热磁：0.10 – 32 A
磁：14 A 有效。最大 20 A 交流
选项：
辅助触点 NC
辅助触点 NO
辅助触点转换
用于高峰值电流的特殊触点（仅热释放）
温度补偿（热 2 至 30A，热磁 3 至 20A）
磁释放的特殊调节
红色按钮“ON”
用于钻孔 14.5 mm 的滚花螺母和埋头螺母 电源
触点配有分流器
UL 1077。 经认可的
断流器 230/400 VAC，短路容量为 6 kA/AC 直流
断流器：一极额定 110/125 V DC 或 2 极 110/每极 125 V DC
强化热带化
仅磁性释放“全有或全无”
单独检查（附测试报告）
更改温度等级（在 60° C 下调整）
额定电流标记在底座上（在调节螺钉旁边）
额定电流标记在按钮“ON”上，位于顶部或底部
一极额定电压最大 72 V DC。标称（90V 测试）230 V AC 或多极 400 V AC
一极额定电压最大 110 V DC 标称（137V 测试）230 V AC 或多极 400 V AC
