Schubert & Salzer4032 型球扇阀采用高分辨率电机驱动

这些截止阀和控制阀的核心是一个球形扇区，可以作为节流元件旋转 90°。在恶劣的操作条件下，球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，另一部分的孔直径通常约为标称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，轴承和轴封安装在轴承座的摆锤轴承衬套中。轴通过带有集成弹簧元件的自调节 PTFE 填料进行密封。球扇阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会抬起阀座密封件。恒定的驱动扭矩几乎不受压差变化的影响。



球扇阀的优点

即使对于脏污、磨蚀性和糊状介质，磨损也最小

在广泛的控制范围内实现精确控制

通过安装轴颈实现小驱动力

高 KVS 值

坚固紧凑的设计

使用寿命长，运行成本低

易于维护和维修

无流动偏转

由于采用椭圆流几何形状，纸张无需脱水



类型 4032 – 球扇阀

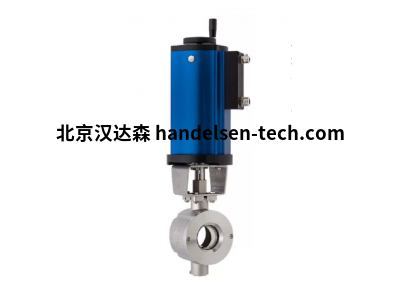

4032型球扇阀

4032 型球扇阀采用高分辨率电机驱动，可在 8192° 旋转运动中控制多达 90 个单独的步进。作为造纸的定量控制阀，这种高/精度控制阀也用于对控制质量和定/位精度要求高的其他行业。



大小：

DN 25 - DN 250

公称压力：

DN25 - DN50： PN40， ANSI#300， ANSI#150

DN65 - DN100： PN25， ANSI#150

DN125 - DN250： PN16， ANSI#150

材料：

不锈钢 1.4408 / 1.4404

温度：

流体温度 -40 °C 至 220 °C

取决于密封设计
