Schubert & Salzer分段式板阀坚固耐用背封且高精度
分段式板阀
坚固、耐/用、背封且高/精/度。
Schubert & Salzer 的分段式板阀
Schubert & Salzer的分段式板阀可以在宽流量范围内实现无级变速的控制。由于坚固的设计和往复流动方向,分段式板阀同样适用于液体和蒸汽,即使它们被颗粒污染。应用包括建材工业、化学品、发电厂、管道、供水和卫生以及造船等领域。一个巧妙的简单但有/效的阀门原理!
分段板阀的设计原理
分段板阀的工作原理非常简单但有效。
中央节气门元件 - 相互重叠滑动并相互密封的分段板 - 垂直于流动方向放置在阀体中。具有相同段数的可移动板通过切向啮合推杆移动到抗扭段板上,其几何形状决定了流速和特性,以使段的自由截面积连续变化。无论压力差如何,活动段板都通过弹簧组不断压在固定板上。因此,流动方向是可变的,阀门的安装长度是任意的。

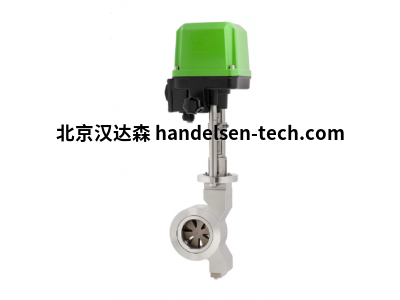

分段式板式电机阀 5030 型
带电动执行器的 5030 型分段式板式电机阀是关闭和调节液体和蒸汽的理想选择,即使它们被颗粒污染。
电机驱动
变速驱动器或三点驱动器
驱动力: 2 kN, 5 kN, (控制操作: 4.5 kN, 18 kN, 20kN, 25 kN)
电压: 230 伏交流电, 115 伏交流电, 24 伏交流电, 400 伏, 24 伏直流电
应用
液体和蒸气,无论是否被颗粒污染
