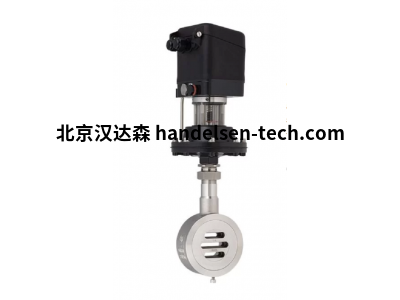

Schubert Salzer滑动闸板控制阀8028系列

GS1系列

8028 型气动滑动控制阀带有集成定位器和直接安装的 80 mm 隔膜执行器，非常适合过程技术中的紧凑型系统安装。除了紧凑的设计外，该阀还具有控制精度高和使用寿命长的特点。

大小：

DN15 - DN150

公称压力：

PN 10/40

材料：

不锈钢 1.4408

碳钢 1.0619

温度：

流体温度：-10 °C 至 350 °C

可根据要求提供特殊设计。

连接

中间法兰设计

定位

数字定位器 8049 型

- 2线、4线

- 防爆防爆

- IO-link

- 集成过程控制器 IPC

辅料

金属波纹管

限位信号变送器

位置反馈

电磁阀

. . .

Schubert Salzer滑动闸板控制阀8028系列

GS3系列

8028 型气动滑动控制阀采用增强型 GS3 设计，带有集成定位器和直接安装的 80 mm 隔膜执行器，非常适合工艺技术中的紧凑型系统安装。除了紧凑的设计外，该阀还具有控制精度高和使用寿命长的特点。

大小：

DN15 - DN150

公称压力：

PN 10/40

ANSI #150， #300

材料

材料：

不锈钢（案例1.4408）

盖子 1.4404

碳钢（案例1.0619）

盖子 1.4404

温度：

流体温度 -60°C 至 350°C

可根据要求提供特殊设计。

连接

中间法兰设计

定位

数字定位器 8049 型

- 2线、4线

- 防爆防爆

- IO-link

- 集成过程控制器 IPC

辅料

金属波纹管

限位信号变送器

位置反馈

电磁阀

. . .

滑动闸阀

快速、创/新、精/确。满足高要求的阀门。

Schubert & Salzer的滑动闸阀

Schubert & Salzer控制系统在控制阀领域开发了滑动闸板控制阀，这是一种紧凑、轻便且高/精/度的阀门，它满足了对控制阀的高要求。

滑动闸阀设计原理

滑动闸阀的特点是功能单元的特殊节流装置，该节流装置仅由两个相互滑动并相互密封的开槽盘组成。固定在壳体中垂直于流动方向的一个密封垫圈具有一定数量的横向槽。具有相同槽布置的抗扭盘垂直于它移动，从而改变流动横截面。施加的压差将活动盘压在固定圆盘上。

滑动闸阀的优点

驱动力小，设计紧凑，重量轻

使用寿命长，磨损小，运行成/本低

高动态的精/确控制

高开关容量，极短的开关时间

KVS 值高，易于更换

低噪音和抗气蚀

高密封性，通过工作原理实现低泄漏

组装简单，易于安装和维修

降低/能/耗和低绝缘损耗
