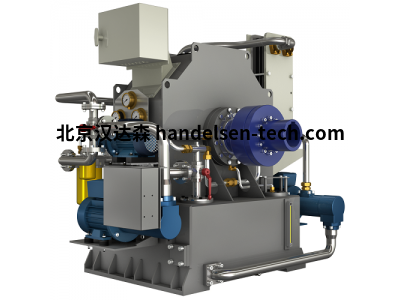

transfluid可变填充液力偶合器KSL系列

Transfluid 设计了 KSL 系列可变填充流体耦合，以克服由电机和内燃机驱动的中高功率机器在"启动"和"速度变化"操作中遇到的问题。实现极高效的性能，操作流体耦合KSL非常简单的原则。油，这是动力介质，从油槽泵到水动力耦合电路，在那里它终于"排水"通过一系列孔塞，回到油底壳。

工作操作：

操作液力偶合器KSL非常简单的原理，实现了高效的性能。作为动力介质的油从油底壳泵送到流体动力耦合回路，在那里它通过一系列孔口塞“排出”，回到油底壳中。

“启动”原理：

通过小型交流变频器控制联轴器的进料泵油流向工作回路，联轴器内部工作回路中的填充变化会改变联轴器滑动特性，从而大大软化“启动”。

“变速”原理：

用于控制启动的相同原理允许KSL作为变速驱动器运行，改变输入和输出之间的速度。

“扭矩限制”功能：

KSL的另一个特点是它能够限制传递的扭矩，滑动一段时间，然后倾倒其电路油，断开驱动机械的连接。通过安装快速释放阀可以快速断开。

主要功能：

软启动

变速

扭矩限制

特点：

软启动器

KSL的液力偶合器工作回路从空状态逐渐充满油到充满状态。这种行为增强了软控制的启动，尤其是在高惯性机械下。KSL的可变供油系统在爬坡期间由变频器控制，产生理想的软起动器。

速度变化

通过手动操作或变频器控制器操作，KSL 始终输出速度精度，满足操作员或控制系统的要求。减振 KSL液力偶合器重要的特性，之一是其扭转减振效果，可保护从动机器和电机或发动机。

过载保护

这是一种液力偶合器的特点，对用户来说是一个很大的好处。通过安装“快速释放排水阀”，可以在几秒钟内从工作回路中排出油，从而限制任何延长的过载期，从而实现更多的保护。

效率

与恒定填充型液力偶合器相比，KSL是一种非常高效的设备，因为它的工作回路体积被控制在尽可能大的体积，以保持小滑移率。

轴迷宫式

这使得KSL可变填充液力偶合器系列成为一种低维护的设备。

易于维护

由于其分体式外壳设计，无需移动电机/发动机或驱动机械即可拆卸整个液力偶合器叶轮组件，从而节省了重新对准的需要和代价高昂的停机时间。此外，所有附件都安装在外部，可以在需要时轻松快速地更换。

购买考虑：

电机/发动机类型、功率和速度

驱动机械类型、功率和速度

输出速度范围

环境条件

冷却水特性

程序集配置

驱动和从动轴尺寸和公差

应用：

离心泵

压缩机

输送机 风扇和鼓风机

磨坊

搅拌机

容积泵

要正确选择正确的耦合，外流体需要知道以下情况：

电机/发动机类型、功率和速度

驱动机械类型、功率和速度

输出速度范围

环境条件

冷却水特性

装配配置

驱动和驱动轴尺寸和公差。

TRANSFLUID液力偶合器KSL特点

- 理想的软启动

向KSL液力偶合器工作循环圆的充液是从空腔开始逐渐充满的。由此提供了非常软的、可控制的软启动特性，对于大惯量被驱动机械尤其如此。通过液压调速装置控制的变量充液系统，在启动时给定斜坡信号，产生理想的软启动特性。

- 传动

KSL型液力偶合器的效率比限矩型液力偶合器更高，因为其工作循环圆可以被控制到油量，从而使液力偶合器在很低滑差率下运行。

- 扭振消除

KSL调速型液力偶合器通过油液传递扭矩，具有扭振消除效果，既可以有效保护被驱动机械，如减速机、风机、泵装置等，也可以有效保护驱动机械，如电动机或内燃机。

- 速度控制

无论通过手动、电磁开关阀或者变频控制器操作，KSL调速型液力偶合器都可以提供期望的或控制系统要求的输出速度。

- 过载保护

这又是液力偶合器的优点之一，可为用户带来很大利益。尤其是选择安装快速释放阀，其可使循环圆中的油液在数秒内释放，从而限制过载时间，对系统进行有效保护。

- 维修简单方便

KSL采用分箱式设计，无需移动电动机或内燃机和被驱动机械，便可完整拆除液力偶合器叶轮组件，维修后不必重新调整同心度，减少停机时间。

选型需提供参数：

. 电动机或内燃机类型、功率及转速

. 被驱动机械类型、功率及转速

. 传动链配置方案

. 输入输出轴径及其公差

. 输出速度范围

. 环境条件

. 冷却水条件

TRANSFLUID液力偶合器KSL应用于风机：

KSL用于排烟风机的速度控制。

使用油/水热交换器。

与电机比较偶合器的结构非常紧凑。

其他应用：

作为启动驱动可应用于：磨机、破碎机、输送机、鼓风机、泵、压缩机、离心机械、发电机或船舶推进装置等。
