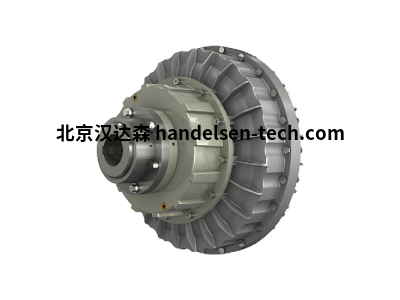

transfluid固定充液型液力偶合器K系列

transfluid联轴器（K系列）是一种恒定填充型，包括三个主要元件：

1-安装在输入轴上的驱动叶轮（泵）。

2-安装在输出轴上的从动叶轮（涡轮机）。

3-盖子，用法兰连接到外部叶轮，带有油密密封。

前两个元件既可以作为泵也可以作为涡轮机工作。

具有延迟填充的跨流体耦合舱室实现了较低的起动转矩，并且采用了中的标准电路，由于液力耦合器限制了扭矩而导致的充油条件至小于电动机额定转矩的200%。这是可能的将起动转矩进一步限制在额定转矩的160%扭矩，通过减少机油填充：然而，这会产生打滑和工作流体耦合器中的温度升高。技术解决方案是使用液力耦合器具有延迟填充室，通过校准的排放孔。这些外部可调节的阀，尺寸为15CK，可简单调整以改变开始时间。

在静止位置，延迟填充室包含加油，从而减少工作中的有效量电路，并获得扭矩减小，允许电机快速达到稳定的运行速度，就像启动一样无负载。在启动过程中，机油从延迟加注室流向主油箱电路，其量与转速成比例。一旦液力耦合器达到额定速度，所有机油流入主电路，扭矩通过滑动。

对于一个简单的延迟填充室，启动之间的比率并且额定转矩可以达到150%。这一比例可能更高

通过双延迟填充室降低至120%，其包含更高的油量，以便逐渐转移在启动阶段进入主电路。这对于具有低扭矩吸收的非常平稳的启动是理想的，对于具有大惯性值的机械和皮带输送机。延迟填充室的优点越来越多，当要传输的功率增加时更明显。尺寸为11CK的简单腔室可供选择，而尺寸为15CCK的双室。

transfluid固定充液型液力偶合器K系列

K系列   限矩型液力偶合器的充液

K系列是固定充液型的液力偶合器

Transfluid液力偶合器的充液介质有两种，油和水。

液压油：对于正常的运行温度，使用ISO32 HM油液；

             对于温度接近0℃时，使用ISO FD 10（SAE 5W）油液。

水：是为了满足在危险环境中和井下的应用，水介质为水和乙二醇的混合液。

    水介质偶合器从型号13K以上开始提供，和标准偶合器外形尺寸相同。

    型号后缀“W”表示水介质应用，例如：27KRGW

K系列   限矩型液力偶合器的产品类型

1）KRG-CKRG-CCKRG：

  基本型液力偶合器带弹性联轴器

2)  KRB-CKRB-CCKRB：

带制动轮（...KRB）或制动盘（...KRBP）。

3)  KRG3-CKRG3-CCKRG3 ：

带弹性联轴器，可不移动电机情况下换橡胶块。

4)  KRD-CKRD-CCKRD：

  ..KR带输出轴液力偶合器

5)  KCG-CKCG-CCKCG：

带半齿型联轴器的偶合器，如需要，可带制动轮（...KCGB）或制动盘（...KCGBP）。

6）KDM-CKDM-CCKDM：

带膜片联轴器的偶合器，如需要，可带有制动轮（...KDMB）或制动盘（...KDMBP）。
