德国Schubert Salzer类型 4030 – 球扇形电机阀

Schubert & Salzer的球扇阀用于各种要求苛刻的关闭和控制任务，特别是对于脏污、磨蚀和糊状介质。这种阀门设计的特点是具有的驱动比和高流量。

由于球扇阀的特殊设计，流动介质的全部力被轴承轴颈吸收。因此，气动和电动执行器需要非常低的驱动力。

球扇阀设计原理

这些截止阀和控制阀的核心是一个球形扇区，可以作为节流元件旋转 90°。在恶劣的操作条件下，球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，另一部分的孔直径通常约为标称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，轴承和轴封安装在轴承座的摆锤轴承衬套中。轴通过带有集成弹簧元件的自调节 PTFE 填料进行密封。球扇阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会抬起阀座密封件。恒定的驱动扭矩几乎不受压差变化的影响。

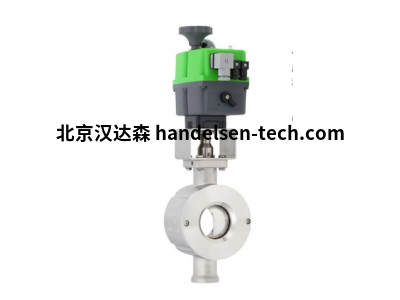

Schubert Salzer类型 4030 – 球扇形电机阀

4030 型球形电机阀用于许多工艺工程过程的关闭和控制任务，特别是磨蚀性、糊状和纤维流体。该系列的特点是高的驱动比（300：1）和高流速。

大小：

DN 25 - DN 300

公称压力：

DN25 - DN50： PN40， ANSI#300， ANSI#150

DN65 - DN100： PN25， ANSI#150

DN125 - DN300： PN16， ANSI#150

材料：

不锈钢 1.4408 / 1.4404

温度：

流体温度 -40 °C 至 220 °C

取决于密封设计

连接

中间法兰 - 版本

辅料

限位开关

位置反馈

零电压复位

...

电机驱动

变速驱动器或三点驱动器

电压 230 伏交流电， 115 伏交流电， 24 伏交流电，

400 V，24 VDC

驱动器变体

电动旋转执行器（打开/关闭，控制）

Schubert Salzer类型 4030 – 球扇形电机阀应用

液体、悬浮液和气体，无论是否被污染、磨蚀性或糊状。
