德国Elbe传动轴万向轴万向传动轴万向节十字轴承

德国Elbe万向节十字轴承产品介绍：

①集线器连接

②太阳轮叉轴连接

③滚针或滚针轴承

④Md极限：1,650至6,100 Nm

⑤偏转角，55°

⑥翼型，更大的拉出面积

⑦翼型，管状设计

⑧翼型，短版

⑨联翼式

⑩滚子轴承

⑪DIN，横切，SAE法兰，轮毂或特殊连接

⑫长度补偿

⑬没有长度补偿

⑭万向节

德国Elbe相关产品部分型号分享：

Elbe万向节轴0.663.103.5010

Elbe万向轴0.112.2系列0.112.203.0201

供应ELSO Elbe 0.358.114.001联轴器NADI电磁阀

Elbe万向节轴0.110.1100.110.110.0001

Elbe万向节轴0.113.130.0001ELBE万向节轴0.113.130.0001

Elbe万向联轴器0.107.010.0001

Elbe万向联轴器0.740.103,23004196

万向传动轴

用于机器和车辆的驱动技术

适用于非公路 |公路 |机械工程 |维修 |服务 |定制

系列： 0.100

Md Lim： 250 至 35.000 Nm

偏转角度：35°

执行：

DIN，交叉锯齿，SAE法兰，轮毂或特殊连接

带长度延长

无长度延长

万向节

接头中间轴

滚子轴承或滚针轴承

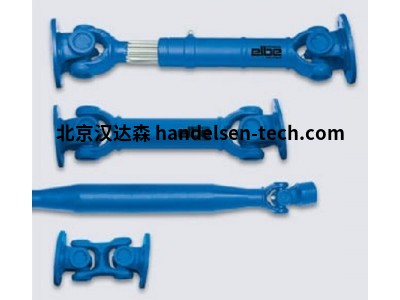

产品图示：

系列： 0.200

米数：100 至 1.300 Nm

偏转角度：45°

执行：

带长度延长，不带键槽

带长度延长，两侧带键槽

滚针轴承

产品图示：

精/密万向轴

符合 DIN 808 标准

用于机器和车辆的驱动技术

适用于非公路 |公路 |机械工程 |维修 |服务 |定制

系列： 0.600

米数：6 至 250 Nm

偏转角度：45°

转速：高达 5.000 min

执行：

标准孔，带键槽的孔 DIN 6885，内方形，内六角

快速变化联轴器

带长度延长

无长度延长

精/密万向节

滚针轴承

材料：

钢

产品图示：

十字万向轴

符合 DIN 808 标准

用于机器和车辆的驱动技术

适用于非公路 |机械工程 |维修 |服务 |定制

系列： 0.700

米数：6 至 450 Nm

偏转角度：45°

转速：高达 1.000 min

执行：

标准孔，带键槽的孔 DIN 6885，内方形，内六角

快速变化联轴器

带长度延长

无长度延长

交叉接头

滚子或滚针轴承

材料：

钢

不锈钢

产品图示：

万向传动装置是用来在工作过程中相对位置不断改变的两根轴间传递动力的装置。其作用是连接不在同一直线上的变速器输出轴和主减速器输入轴，并保/证在两轴之间的夹角和距离经常变化的情况下，仍能可靠地传递动力。

它主要由万向节、传动轴和中间支承组成。安装时必须使传动轴两端的万向节叉处于同一平面。万向节即万向接头，是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的 “关节”部件。万向节与传动轴组合，称为万向节传动装置。万向传动装置一般由万向节和传动轴组成，有时还要有中间支承。

万向传动轴是一个高转速、少支承的旋转体，是由万向节、传动轴、中间支承组成的。它的动平衡是至关重要的点，一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行调整。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴，它可以是好几节的，节与节之间可以由万向节连接，安装时必须使传动轴两端的万向节叉处于同一平面。
