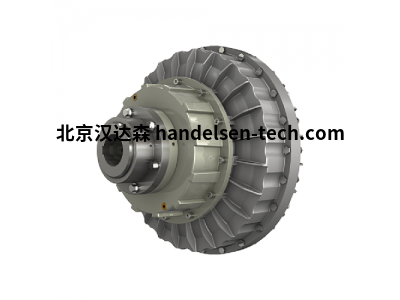

transfluid K系列液力偶合器简单介绍

限矩型液力偶合器的结构和作用：

结构：

TRANSFLUID联轴器（K系列）是一种恒定填充型，包括三个主要元件：

1、安装在输入轴上的驱动叶轮（泵）。

2、安装在输出轴上的从动叶轮（涡轮机）。

3、盖子，用法兰连接到外部叶轮，带有油密密封。

前两个元件既可以作为泵也可以作为涡轮机工作。

详细分解看下图所示

作用：

（1）轻载平稳起动

（2）过载保护

（3）起动时可以充分利用原动机的扭矩

（4）消除冲击和振动

工作条件：

叶轮的性能类似于离心泵和水轮机。泵（例如电动机或柴油发动机）的输入驱动器的动能被传递到联轴器油中。油通过离心力穿过涡轮机的叶片向联轴器的外部移动。这吸收动能并产生始终等于输入扭矩的扭矩，从而导致输出轴旋转。由于没有机械连接，磨损几乎为零。效率仅受泵和涡轮机之间的速度差（滑移）的影响。

限矩型液力偶合器的应用：

K系列 限矩型液力偶合器的产品类型：

1）KRG-CKRG-CCKRG：

  基本型液力偶合器带弹性联轴器

2)  KRB-CKRB-CCKRB：

带制动轮（...KRB）或制动盘（...KRBP）。

3)  KRG3-CKRG3-CCKRG3 ：

带弹性联轴器，可不移动电机情况下换橡胶块。

4)  KRD-CKRD-CCKRD：

  ..KR带输出轴液力偶合器

5)  KCG-CKCG-CCKCG：

带半齿型联轴器的偶合器，如需要，可带制动轮（...KCGB）或制动盘（...KCGBP）。

6）KDM-CKDM-CCKDM：

带膜片联轴器的偶合器，如需要，可带有制动轮（...KDMB）或制动盘（...KDMBP）。

K、CK、CCK

三种类型的液力偶合器，性能对比

K系列 限矩型液力偶合器的充液

固定充液型的液力偶合器

Transfluid液力偶合器的充液介质有两种，油和水。

液压油：对于正常的运行温度，使用ISO32 HM油液；

              对于温度接近0℃时，使用ISO FD 10（SAE 5W）油液。

水：是为了满足在危险环境中和井下的应用，水介质为水和乙二醇的混合液。

       水介质偶合器从型号13K以上开始提供，和标准偶合器外形尺寸相同。

       型号后缀“W”表示水介质应用，例如：27KRGW

Transfluid液力偶合器供货时不带油液。

充液位置：

对于K系列充液标记位置为X，

对于CK系列充液标记位置为2，

对于CCK系列充液标记位置为3。

询价产品类型

易熔塞：有不同温度类型：109℃、120℃、140℃或198℃，

              有零件号13/13a,询价可按零件号或偶合器型号加温度类型。

弹性块：根据类型和偶合器的尺寸大小不同，其型号和数量也不同。询价可按照弹性块所在偶合器的型号确认，每个偶合器的弹性块数量一 般有8/12/16个不同。

联轴器：B3M-BM-BMS三种大类型的联轴器可选，需提供孔径尺寸。

螺栓、垫片等零部件 ：    需要确认所在的偶合器型号或具体零件号。

K系列选型需要提供的参数

1.电机功率及转速

首先需要提供电动机或内燃机的功率(P)及转速(R)

2.尺寸

其次需要提供液力偶合器输入端(D)（一般指电机连接端）和输出端(G)（一般指减速机，泵或其他执行件）的轴径及其公差。

3.附件

是否需要带制动轮或制动盘？

如果要，需提供制动轮或制动盘的尺寸。

尺寸主要包括：直径和宽度（有标准尺寸可选）
