意大利Omal MAGNUM Split Wafer 3通4密不锈钢球阀

优点

1.防/静/电装置(球体、阀杆和阀体间存在常电)

此装置可以避免在易燃和/或易爆环境中静电荷的聚集

阀门在整个寿命周期中的接触安全均具有保障

2.双抗磨环

借助低扭矩即可操纵阀门；

相较于单环装置，双环的磨损在运行中更/低

3.3组密封件组成的V形密封套件和+O形圈

在定量的循环过后，该装置仍可确保密封性

4.阀杆密封件上的碟型弹簧

封堵因轴的半周旋转磨损而形成的间隙，避免内容物外泄；

确保雪佛龙密封套件(V形)保持紧致，避免在温差环境中出现内容物外泄。

5.石墨弹性密封件

确保外端密封性不受阀门所在环境的温差影响

得益于粗加工至细加工的单一定位，实现更高的轴向对齐精度

更佳的阀门寿命

更小的操纵扭矩

依照执行标准，采用NACE规范认证材料打造的碳钢阀体

更强的材料韧性

在OMAL自有设施内完成全部生产流程

对加工各个阶段管控

按照客户的需求可快速供货

ATEX认证

可安装于潜在易爆的环境内

“TA LUFT排放泄漏”认证

更高的阀杆外端密封性保障

PED认证

完全符合欧盟有关加压装置的安全条例

标准配置

• 浮动球体，全通径

• TFM 1600密封软座

• 法兰接口标准：EN1092-1, ASME B16.5

• 压力等级：ANSI 150; PN16-40

• 密封等级：EN12266-1 A级

• 使用温度：-40℃~+150℃

• 截止流体：空气、水、天然气、石油和石化产品。

• 截止流体：空气、水、天然气、石油和石化产品。

• EN12266-2 防/静/电装置

• 阀杆密封：TFM 1600材质多层V形密封套件

• 阀杆额外密封件为FKM材质的O形圈

• 防喷溅阀杆

• 适用于ISO5211执行器的孔位设计

选装配置

• 有关其他法兰接口类型的详情，请联络我司的销售部门。

• 密封件材质：玻璃填料PTFE(RPTFE-GF)，碳石墨填料PTFE(RPTFE-CF)。有关其他类型的材质，请联络我司的销售部门。

• 不锈钢手柄

• 不锈钢螺母和阀杆弹簧

• 有关标准之外的材质（阀体/球体/阀杆），请联络我司的销售部门

• 可选装ATEX标识和认证

认证

• 符合欧盟《2014/68/UE》加压装置条例；挥发性排放标准ISO 15848 (ISO FE BH-C03-SSA 0)；TA-LUFT VDI: 2440

• 安全等级高达SIL 3，符合IEC 61508的规定

• 符合欧盟《2014/34/UE》ATEX防爆条例，可选装ATEX认证型号

设计准则

• 阀体厚度满足：ASME B16.34，ASME VIII div.1，EN12516

• 材质和评级满足ANSI标准阀门的ASME B16.34规范，PN标准阀门满足EN 12516规范

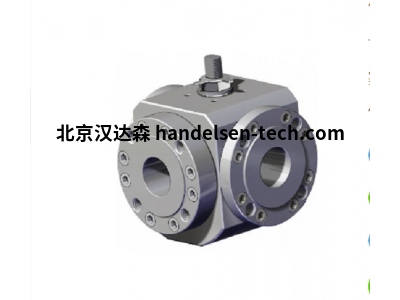

Omal MAGNUM Split Wafer 3通4密不锈钢球阀 PN 16-40 ANSI 150
