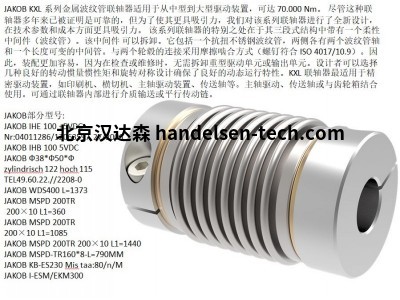

JAKOB伺服联轴器KM200夹可宝KM170

伺服联轴器是补偿联轴器，具有无间隙和共形扭矩传递，提供高扭转刚度和低转动惯量。根据这些要求，JAKOB金属波纹管联轴器可视为理想的解决方案。 40多年来，他们已经在众多伺服驱动器中证明了自己是一个很好的选择。弹性体联轴器采用柔性聚氨酯制成蜘蛛也可以代表一个*的替代品不同的应用程序，因为他们的产品特定优点。所有JAKOB伺服联轴器均无间隙且灵活，可补偿轴的不对中。由于不同系列的独特特性，设计人员很可能在大规模JAKOB耦合程序中找到zui佳解决方案。应用领域包括高动态饲料将机床中的轴驱动到机床设计中的高性能驱动器。

JAKOB Antriebstechnik金属波纹管联轴器分类：
JAKOB 金属波纹管联轴器KM系列:6波纹波纹管-经济高效的标准系列;扭矩范围：20-1,300 Nm;轴直径：8-85 mm
JAKOB 金属波纹管联轴器KP系列:4波纹波纹管-全长短-高抗扭刚度;扭矩范围：25-900 Nm;轴直径：10-75 mm
JAKOB 金属波纹管联轴器KR系列:直型波纹管-的全长;低恢复力-高扭转刚度;扭矩范围：25-1,500 Nm;轴直径：8-85 mm
JAKOB 金属波纹管联轴器KG系列:钢制轮毂/焊接设计，温度350°C;2或4波纹波纹管-全长短-高扭转刚度;扭矩范围：40-3,000 Nm;轴直径：12-100 mm



JAKOB主要生产扭转钢筋金属梁联轴器、弹性体、爪式联轴器、微型联轴器、距离联轴器或提供用于距离长达 6 米的扭矩传输的关节电缆、扭矩限制器。

产品系列：
1.JAKOB弹性体联轴器EKM
特点：两端带有径向夹紧轮毂，可插拔、无间隙和减振，扭矩范围:8-2 000nm
轴直径:8 - 90毫米。

2.JAKOB弹性体联轴器ESM-A
特点：双面带锥形拉伸轮毂，旋转构造-高速，可插拔、无间隙和减振，扭矩范围:10-2 000nm，轴直径:6 - 85毫米

3.JAKOB弹性体联轴器EKH mit Halbschalennabe
特点：半行程装配友好夹紧轮毂，可与EKM轮毂或ESM-A轮毂结合使用，无需拆卸发动机即可装配，扭矩范围:15-2 000nm，轴直径:8 - 100毫米

4.JAKOB弹性体联轴器EKS mit Spreizkonus
特点：扩孔锥形轮毂-径向夹紧轮毂，空心轴的综合、紧凑的种植使建筑长度非常短，7个8 - 600纳米尺寸，可插拔、无间隙、减振，变锥轴颈直径

各类型产品编号

skb sky skx-l skg skw skb-kp sky-ks skb-ek sky-es sk skb-k

sky-k sky-e skb-e skg sky skw

skb 30- d = ø 24 h7-tka = 25 nm

skb 230 - corrosion resistant- d = ø 35 g6-tka = 200 nm

sky 60 - d = ø 22 g6-tka = 40 nm

sky 150 - corrosion resistant- d = ø 22 g6- tka = 120 nm

km kp kr kss ksd ke kps khs kpp

kg kg-va kgh kxl ekm esm-a

mjt mjt-c moh  moh-c mcjb mkm mkp mka

ekz   wds  wde

km 170- d1 = 30 g7 d2 = 35 h6

kp 170- d1 = 43 h7 d2 = 40

kr 100-d1 = 35 g7 d2 = 35 g7

kss 450-d1 = 28 h7 d2 = 35 f6

ksd 270-d1 = 42 g6 d2 = 30 h7

ke 100/2 x 1w - standard

ke 450/4w - øe = ø 48h7 / 8 x m8 / øc = ø60 / l = 57

kps 20 - d1 = 15 h7- d2 = 20 g6
