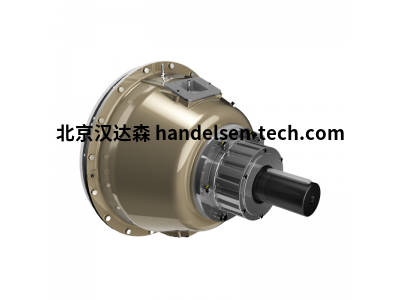

TRANSFLUID液力偶合器8KRB - D28介绍
TRANSFLUID液力偶合器8KRB - D28介绍
TRANSFLUID液力偶合器8KRB - D28介绍
陈华丽 QQ:2351635597 手机:18519260275 电话:010-64714988-172 传真:010-84786709-667 邮件:sales65@handelsen.cn |
Transfluid一体化永磁电机
针对混合动力系统在3000rpm范围内工作的特性对电机进
行了结构优化设计。
风冷方式便于一体化设计与组装。用
风冷方式便于一体化设计与组装。用
户可在发电机工作模式下回收相应能量。
电机在低速运行
电机在低速运行
环境下可达2倍额定转矩输出,确保车辆顺利起步。
在中速运行环境下(1500rpm以内)短时可达2倍额定转矩输出。
应用于船舶时,非常有助于船体低速时的灵活操控。
所有的电机都装配有热传感器KTY 84-130,并且可装配sin/
cos磁编码器,2极7V 10kHz解码器和500~4096ppr的增量
编码器。
3. 自然对流空冷电机的额定功率
电器参数表中提到的额定功率或扭矩,指在额定转速且最
高环境温度40℃及海拔不超过1000m时的连续运行状态
S1。
如果电机应用的环境温度高于40℃,或者海拔高于
如果电机应用的环境温度高于40℃,或者海拔高于
1000m,电机的额定功率和扭矩会依据因数K1和K2降低
Transfluid KX系列液力偶合器采用特殊的油液循环回路设计
用于启动电动机拖动的大惯量设备。
用于启动电动机拖动的大惯量设备。
KX系列液力偶合器中包含两个腔室,通过勺管相连接。
静止时(固定) 启动过程 稳定运转
由于压差的原因,油液通过勺管从一个腔室流动到另一个腔室、最后通过外部可调节阀进入液力偶合器主循环圆。
这种液力偶合器具有长的启动时间、非常低的启动力矩和电动机启动电流,非常好的隔离了被驱动设备的惯性的影响。
因液力偶合器的初始充液液位低于旋转轴心线,故静止时主循环圆中的油液量远少于普通型的限矩型液力偶合器。
主循环圆中较少的油液量使液力偶合器具有更低的启动力矩。
在电动机启动过
主循环圆中较少的油液量使液力偶合器具有更低的启动力矩。
在电动机启动过
程中,油液通过勺管从腔室A流动到腔室,然后通过一个外设的可调节阀进入主循环圆。
稳定运转时,主循环圆内充满油液,液力偶合器在最小滑差率下运转。
主要特点
启动力矩低于电动机额定力矩的50%。
限制启动力矩也低于电动机额定力矩。
液力偶合器动态平衡。
两种输入输出配置:KXG型带有齿型联轴器,KXD型带有无需维护的膜片式联轴器。
这两种设计都允许液力偶合器径向拆除,无需移动电动机和被驱动设备,更换(或检修)液力偶合器后无需重新调整同心度。
轴承已加油脂润滑,并配置双唇密封保护。
所有旋转密封和O型圈为氟橡胶材质。
可以加注水或者油(或者乙二醇)。
KX系列液力偶合器采取防尘防爆设计,满足ATEX标准要求。
可选用钢制壳体适用于矿井下的使用。
KX系列液力偶合器采用外轮作为主动轮(外轮驱动),仅用于水平安装使用。
为液力偶合器充液简单易行,除特殊情况外,试运行后无需更换油液,启动时间可通过外设可调节阀调整。根据要求,可配置制动盘或制动轮。
KX系列液力偶合器非常适合于大功率、大惯量设备的驱动,典型的应用为磨机和皮带输送机等。
液力偶合器
K 系列限矩型
功率可达 2500 kW
液力偶合器KSL 系列
用于调速或启动驱动功率可达 4000 kW
液力偶合器KPT 系列用于调速或启动驱动
功率可达 1700 kW
盘式和鼓式制动器NBG-TFDS 系列
制动力矩可达 19000 Nm
气压制动器TP 系列
扭矩可达 11500 Nm
