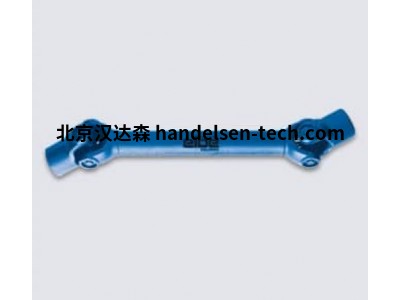

Elbe 双万向轴覆盖更宽的扭矩范围
Elbe 双万向轴覆盖更宽的扭矩范围
此双接头用于相同的应用作为0.400系列，即所有转向轴车轮驱动车辆。
两个系列，请参阅技术附件：
此双接头用于相同的应用作为0.400系列，即所有转向轴车轮驱动车辆。
然而，系列的设计
0.500与系列0.400略有不同。
a） 关节枢轴不位于一个平面内，因此
从而实现更紧凑的设计。该特征缩短了中心件之间的距离，从而缩短了安装长度。
b） 0.500系列提供了比系列更多的接头尺寸
0.400，从而覆盖更宽的扭矩范围。
由于运动学的相同原理适用于
两个系列，请参阅技术附件：
应用指南和计算数据。这个
为最大限度地减少波动而采取的措施有在那里描述。
0.500系列的一般技术数据：
最大偏转角度：最大50°
扭矩范围：高达16900牛米
叉轴设计
完整的组装或交换单元：
一个完整的交叉套件，由9、11–14、16、17和28部分组成
I带黄油嘴的中心件
单个组件：
9交叉单元
11插座
12唇形密封
13垫圈
14轴承滚柱
16轴承箱
17卡环
19 A型黄油嘴
26叉轴，短
27叉轴，长
28锁紧螺钉
当需要在高速（高达5000rpm）下进行精确的动力传输时，使用符合DIN 808的精密滚针轴承接头和轴确保。
硬化和研磨的十字轴颈位于
密封滚针轴承衬套。
由于采用高质量的永久润滑
特殊的滚柱轴承润滑脂，接头完全免维护，因此最好
用于机械设备进出受限的区域工程
与滑动支承关节相比，一个相当大的优势是在给定的偏转角度下具有极高的效率。
有关使用滚针轴承精密接头和轴的更多信息，请访问
技术附件中的“使用信息”，
第146页还提供了有关表面re的信息过滤过程。
0.600生产系列的一般技术数据：
最大偏转角度：45°
扭矩范围：最高250牛米
