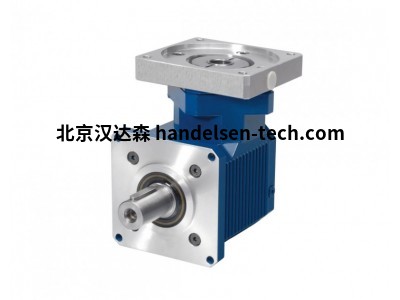

vogel MH系列角齿轮箱减速机
vogel MH系列角齿轮箱减速机
i：3,0 – 6,0
加速扭矩：T 2max [牛米] 18 – 100
输出轴额定扭矩：T 2Nzul[牛米] 12 – 75
j[arcmin] 4 – 7
输入速度：N 1max [分钟-1 ] 5000
轮齿：MH 50 Klingenberg 螺旋锥齿
MH 100 – MH 200
斜齿磨削方向
旋转方向：面对C和A时方向相反
效率：尺寸 50 η ~0,88 – 0,92
尺寸 100 η ~0,90 – 0,94
尺寸 200 η ~0,90 – 0,94
寿命：20000小时
允许的变速箱温度
外壳：-10 °C 至 +90 °C
润滑：油润滑
安装位置：任意，下单时请注明
表面保护：底漆 RAL 7035 浅灰色
保护等级：IP 54
MH BA 70 100
比率 i 3 4 5 6
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 35 30 35 35
输出额定扭矩（带 n1Nzul） T2Nzul Nm 30 25 30 30
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul 公称 75 62 75 75
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 3000 3000 3000 3000
输入速度 n1maxzul min-1 5000 5000 5000 5000
齿隙* j arcmin ≤ 4
| 李培阳工程师 QQ：2014397249 手机：18511408566 电话：010-64714988-172 传真：010-84786709-667 邮件：sales67@handelsen.cn |
 |
 |
扭转刚度 C Nm/arcmin 根据要求
径向载荷（参考输出轴上的轴心） F2rzul N 1900 1900 1900 1900
轴向载荷（参考输出轴上的轴心） F2azul N 1500 1500 1500 1500
重量 m kg 约 5
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约 75 / 距离 1 m
