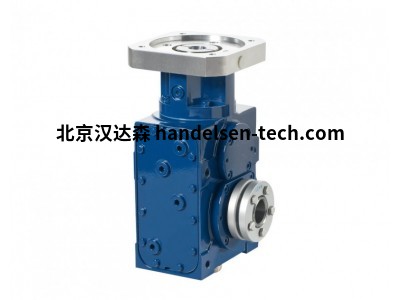

vogel MKSH带键槽的空心轴角齿轮箱
vogel MKSH带键槽的空心轴角齿轮箱
效率：尺寸 1 η =0,90 – 0,92
i：6,0 – 48,0
加速扭矩：T 2maxzul [牛米] 130 – 460
输出轴额定扭矩：T 2Nzul[牛米] 110 – 400
反弹 j[arcmin] 4
输入速度：N 1maxzul [分钟-1 ] 5000
轮齿：MKSH 1 – MKSH 4
克林贝格螺旋斜齿磨齿
方向旋转方向：反方向
面对C和A时
效率：尺寸 1 η =0,90 – 0,92
尺寸 2 η =0,90 – 0,93
尺寸 4 η =0,92 – 0,94
寿命：20000小时
允许的变速箱
外壳：-10 °C 至 +90 °C
润滑：油润滑
安装位置：任意，下单时请注明
表面保护：底漆 RAL 9005 黑色
保护等级：IP 54
MKSH 1
无偏移 有偏移
比率 i 6 7,5 9,6 12 14,4 16,8 19,2 21,6 24 26,4 28,8 33,6 38,4 43,2 48
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 120 120 130 130 130 120
输出额定扭矩带 n1Nzul） T2Nzul Nm 100 100 110100 100 100
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 250 250 275250 250 250
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 3000 3000
输入速度 n1maxzul min-1 5000 5000
齿隙 j arcmin ≤ 4
扭转刚度 C Nm/arcmin 根据要求
径向载荷（参考输出轴上的轴心） F2rzul N 4800
轴向载荷（参考输出轴上的轴心） F2azul N 2400
重量 m kg 约 9
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约 75 / 距离 1
MKSH 2
无偏移 有偏移
比率 i 6 7,5 9,6 12 14,4 16,8 19,2 21,6 24 26,4 28,8 33,6 38,4 43,2 48
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 200 210200 180 180
输出额定扭矩(带 n1Nzul) T2Nzul Nm 160 170 200 200 200 150
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 400 425 375 375 375 375 375
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 3000 3000
输入速度 n1maxzul min-1 5000 5000
齿隙* j arcmin ≤ 4
扭转刚度 C Nm/arcmin 根据要求
径向载荷（参考输出轴的轴心） F2rzul N 6500
轴向载荷（参考输出轴的轴心） F2azul N 3250
重量 m kg 约13,5
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约75 / 距离 1 m
