德国LTN Servotechnik 滑环旋转变压器SW020 解码器

LTN拥有保护的核心技术。我们的技术人员，工程师和高素质专家的专业知识，让我们拥有自行设计机电产品和组件能力，以及生产从复杂的单一系统到大规模生产的制造基础能力。

我们定期在先进的测试实验室中，按照标准化的指导方式检查我们产品的质量。我们获得的很多第三方认证也客观证明了我们的能力。我们的拥有众多的开发，并一次为基础，提供给我们的客户定制的应用设计和成功的解决方案。

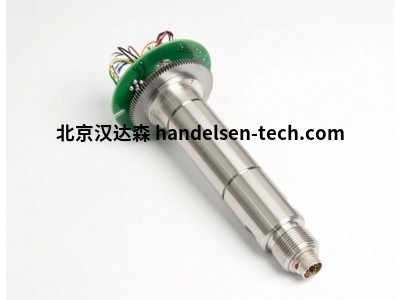

LTN SW020滑环旋转变压器组合、板载旋转变压器、齿轮、不锈钢轴、即插即用解决方案

应用示例：门禁系统、机舱护理系统、排水检查、计量系统、包装机、机器人、支撑臂灯、监控摄像头、视频/闭路电视系统

滑环数据

环数：12

每环电流：限度。2个

电压：限度。48 伏直流

介电强度：500 伏交流电

组合数据

旋转速度：限度。250转

防护等级：IP 51

工作温度：-20 °C ... +80 °C

电气连接：300 毫米引线；AWG 28/19 (0,15 毫米2 )

筑屋材料：不锈钢

长度：L 1根据要求

解析器数据

极对：1

变比：0,5 ± 10%

输入电流：7 V 和 5 kHz 时为 58 mA

准确度：± 10'



LTN滑环 SC168

事实： 现场总线、快速以太网（通过 100-baseT CAT5e 和 Cat6 认证）、可使用海上版本、可灵活配置的接口 可

根据要求提供附件：旋转变压器、编码器、FORJ、媒体旋转接头

应用示例： 机床 • 包装机 • 风力涡轮机变桨系统

电气数据

环数限度。45

每环电流限度。100 安

电压限度。400 伏交流电

介电强度2000 伏交流电

绝缘电阻>500 MΩ 在 500 V DC

力学数据

旋转速度限度。100转

防护等级IP54 / IP65

工作温度-30 °C ... +70 °C

电气连接定制（飞线、电缆或连接器）

外壳材料铝
