SEMIKRON是功率模块和系统制造商之一，产品主要涉及中等功率输出范围（约2 kW至10 MW）。SEMIKRON的产品是现代节能型电机驱动器和工业自动化系统中的核心器件。其它应用领域包括电源、可再生能源（风能和太阳能发电）和电动车（私家车、厢式货车、公交车、卡车、叉车等）。 借助SEMIKRON的创新型电力电子功率产品，SEMIKRON的客户可以开发出更小、更节能的电力电子功率系统。而此类系统也可相应地减少全球能源需求。

SEMIKRON SEMITOP®优势

SEMIKRON SEMITOP平台专注于12mm高度模块，涵盖中低功率范围，有一个或两个安装螺钉，无铜底板，PCB连接采用焊接或Press-fit引脚。得益于低换相电感设计和最新的硅和碳化硅芯片技术，该产品适用于UPS和太阳能应用、储能、电机驱动器、电源、焊接和新兴EV电池充电器市场。SEMITOP系列可提供各种不同配置，包括三电平（NPC/TNPC）和CIB（整流器-逆变器-制动器）拓扑结构。

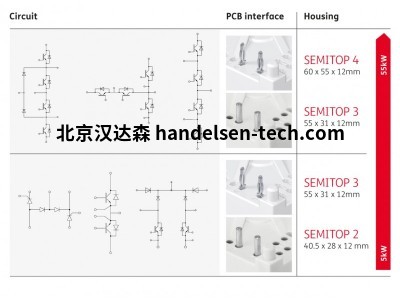

SEMIKRON SEMITOP® Classic – 高达55kW

SEMIKRON SEMITOP Classic系列是涵盖中低功率范围的12mm高度模块平台，有一个安装螺钉，无铜底板，PCB连接，采用焊接或Press-fit引脚。该产品采用低换相电感设计和最新的硅和碳化硅芯片技术，非常适合UPS和太阳能应用、储能、电机驱动器、电源和焊接设备。

SEMITOP® Classic系列优势

SEMITOP Classic 只有一个安装螺钉，快捷方便地组装至散热器。中央螺钉可实现最佳的导热硅脂的压力分布，实现更强的可靠性以及简便安装。目前，该产品提供两种可选的PCB接口连接：焊接端子或Press-fit技术。这种高度灵活的架构和低电感设计加上最新的硅和碳化硅芯片技术，使得SEMITOP成为提供客户专属解决方案的理想平台，以满足一系列具有挑战性的新需求。由于兼容12mm高度模块，同一PCB上可实现多个模块并联，从而缩短整个总成的开发时间并加快上市速度。



SEMIKRON SEMITOP® E1/E2 – 可达200kW

SEMIKRON SEMITOP E1和E2提供芯片级的统一标准工业封装替代方案，以确保供应链安 全。SEMITOP平台提供更高的模块性能和低电感封装，可集成最新的高性能硅和碳化硅芯 片。

SEMIKRON SEMITOP® E1/E2优势

SEMIKRON SEMITOP E1和SEMITOP E2可满足客户对安全供应链的需求。出色的散热表现加之低电感设计使SEMITOP E1和E2非常适合最新的Si和SiC芯片技术。

SEMIKRON SEMITOP® E1/E2代表了SEMITOP平台高性能封装水平的自然演进，优化的封装，非常灵活的架构和高性能为优化了系统成本提供了解决方案。

集成了最新的Si和SiC芯片技术，SEMITOP E1/E2可以提供一个有竞争力的平台。当高性能，创新，质量标准和成本是关键的制胜因素时，SEMITOPE1/E2是最优的解决方案。

作为SEMITOP® Classic 1-4系列的延伸，SEMITOP® E将灵活性和功率密度推向极限，使平台能够覆盖高达200kW的应用。SEMITOP® E有两种不同的外壳尺寸，E1和E2，提供了两种不同的封装。



SEMIKRON SEMITOP® 产品特点

12mm 模块高度

采用可靠的焊接或Press-fit引脚

低杂散电感封装

优化的散热性能

SEMITOP®关键特性

无铜底板设计

压接或者焊接端子

可实现复杂配置

采用不同的芯片技术和制造商

优化系统成本

SEMITOP®应用

SEMITOP系列采用性价比的设计。继最新SEMITOP E系列推出之后，该代产品设计涵盖200kW以下中低功率范围。紧凑结构和低电感设计加上最新的芯片技术和不同的拓扑结构，确保两种平台适用于不同市场，如UPS、太阳能、储能、电机驱动器、电源和新兴EV电池充电器市场。
