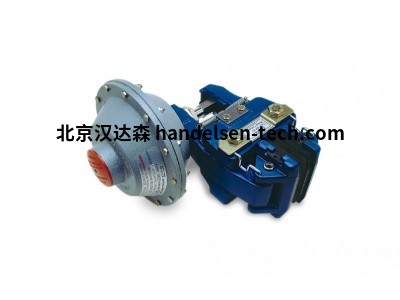

德国碟刹卡钳Twiflex MX系列制动器

Twiflex MX13、MX25、MX30和MX40系列碟刹卡钳分别适用于12.7mm、25.4mm、30mm和40mm厚的碟片。SMX 卡钳仅适用于 12.7 毫米厚的制动盘。最小圆盘直径为 300 毫米。

Twiflex MX/SMX 卡钳可与任何 Twiflex 系列推进器一起使用，并具有连杆机构以确保均匀的垫磨损。

通常每个制动盘使用一个或两个卡钳，但数量可能会根据制动盘大小而增加。制动器可以以任何角度定位在制动盘的周边，但最好水平安装（即在 3 点钟或 9 点钟位置）。如果卡钳安装角度与水平面的夹角大于 10°，或在垂直轴应用中，则应配备倾斜安装套件或平衡连杆。Twiflex 提供一系列制动盘（参见制动盘和轮毂组件）。

对于气动操作，请使用干燥、过滤和非润滑的压缩空气。气动制动器需要一个控制阀，手动或气动或电信号操作。

图表上显示的额定值基于完全嵌入且经过调节的制动片，标称摩擦系数 μ = 0.4。Twiflex 盘式制动器必须与 Twiflex 无石棉刹车片一起使用。

有效圆盘半径 = 实际半径 (m) – 0.033m。

Twiflex MXEA 系列

Twiflex EA 执行器是一种弹簧应用、电动释放装置，设计用于 Twiflex MX 系列盘式制动卡钳。一个 175W 的薄饼电机驱动滚珠丝杠机构，使制动器缩回。

该装置的一个特点是自调节机构，当刹车片磨损时，它可以在刹车片和刹车盘之间保持恒定的气隙（以及因此的制动力）。

该组件包含在坚固的铸铝外壳中，专为在恶劣的环境中使用而设计，可直接安装在 MX 卡钳的一个臂上。

Twiflex MXEA 配有完整的固态控制器，适用于所有交流电源电压，可将电源转换为煎饼电机所需的直流输出。也可提供 24VDC 装置。控制器通电时制动解除，断电时制动。通过使用电机反电动势和阻尼电阻来实现制动的受控应用。

控制器安装在坚固的钢制壁挂式外壳（215 毫米 x 215 毫米 x 150 毫米深）中，标准防护等级为 IP44（可根据要求提供更高等级）。

制动力可调节至最大值的 50%。
