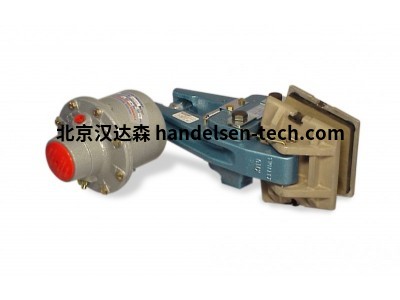

德国盘式Twiflex MR系列制动卡钳

Twiflex MR 系列盘式制动卡钳适用于 12.7 毫米或 25.4 毫米厚的制动盘。最小圆盘直径为 250 毫米。MR2 的最小圆盘直径为 460 毫米。

通常每个制动盘使用一个或两个卡钳，但数量可能会根据制动盘大小而增加。制动器可以以任何角度定位在制动盘的周边，但最好水平安装（即在 3 点钟或 9 点钟位置）。如果卡钳安装角度与水平面的夹角大于 10°，或在垂直轴应用中，则应配备平衡连杆。Twiflex 提供一系列制动盘（参见制动盘和轮毂组件）。

对于气动操作，请使用干燥、过滤和非润滑的压缩空气。气动制动器需要一个控制阀，手动或气动或电信号操作。

图表上显示的额定值基于完全嵌入且经过调节的制动片，标称摩擦系数 μ = 0.4。Twiflex 盘式制动器必须与 Twiflex 无石棉刹车片一起使用。

有效圆盘半径 = 实际半径 (m) – 0.03m。

（有效圆盘半径 = 实际半径 (ft) – 0.09 ft）

Twiflex MRA 盘式制动钳 - 气动应用，弹簧释放

该系列气动制动器使用压力高达 7 bar 的干燥过滤压缩空气。 气动制动器需要一个控制阀，该控制阀可以手动操作，也可以通过气动或电信号操作。

如果需要更换隔膜，确保断开空气供应，拆下 M5 螺栓和推进器的后盖。

拆下磨损的隔膜； 清理接触面，并在新隔膜和螺栓就位（拧紧扭矩 5.7Nm）的情况下重新组装。

推进器部件号 7200056

可用备件

项目 组件 零件编号

1 隔膜套件 7902801

2 活塞杆组件 7200493

Twiflex MRB 盘式制动钳 - 气动应用，弹簧释放

该系列气动制动器使用压力高达 7 bar 的干燥过滤压缩空气。 气动制动器需要一个控制阀，该控制阀可以手动操作，也可以通过气动或电信号操作。

如果需要更换隔膜，确保断开空气供应，拆下 M5 螺栓和推进器的后盖。

拆下磨损的隔膜； 清理接触面，并在新隔膜和螺栓就位（拧紧扭矩 5.7Nm）的情况下重新组装。

推进器部件号 7200829

可用备件

项目 组件 零件编号

 1 隔膜套件 7902803

 2 活塞杆组件 7200803
