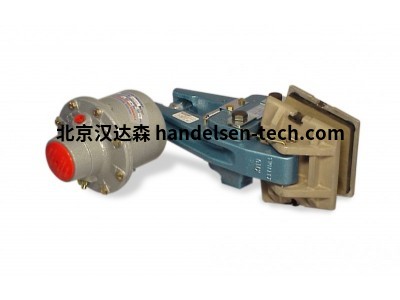

德国碟刹卡钳Twiflex GMX系列制动器

Twiflex GMX 系列盘式制动钳类似于 MX 系列，但提供更大的刹车片面积。GMX25、GMX30 和 GMX40 分别适用于 25.4mm、30mm 和 40mm 厚的圆盘。SGMX 卡钳仅适用于 25.4 毫米的刹车盘。最小圆盘直径为 610 毫米。

Twiflex GMX/SGMX 卡钳可与任何 Twiflex 系列推进器一起使用，并具有连杆机构以确保均匀的垫磨损。

通常每个制动盘使用一个或两个卡钳，但数量可能会根据制动盘大小而增加。制动器可以以任何角度定位在制动盘的周边，但最好水平安装（即在 3 点钟或 9 点钟位置）。如果卡钳安装角度与水平面的夹角大于 10°，或在垂直轴应用中，则应配备倾斜安装套件或平衡连杆。Twiflex 提供一系列制动盘（参见制动盘和轮毂组件）。

对于气动操作，请使用干燥、过滤和非润滑的压缩空气。气动制动器需要一个控制阀，手动或气动或电信号操作。

图表上显示的额定值基于完全嵌入且经过调节的制动片，标称摩擦系数 μ = 0.4。Twiflex 盘式制动器必须与 Twiflex 无石棉刹车片一起使用。

有效圆盘半径 = 实际半径 (m) – 0.06m。

该系列气动制动器使用压力高达 7 bar 的干燥过滤压缩空气。

气动制动器需要一个控制阀，该控制阀可以手动操作，也可以通过气动或电信号操作。

如果需要更换隔膜，确保气源断开，拆下 M5 瓶和推进器的后盖。 取下磨损的隔膜； 清理接触面和

用新的隔膜和瓶子重新组装就位。 （拧紧扭矩 5.7Nm）

推进器配件

1. 为卡钳提供推进器，确保在将推杆穿过卡钳臂之前卸下两个锁紧螺母。

2. 将锁紧螺母安装在推杆上，并将其末端定位在另一个臂的槽内。

3. 将一个锁紧螺母拧紧至 50-60 Nm，然后将第二个螺母紧靠第一个螺母拧紧
