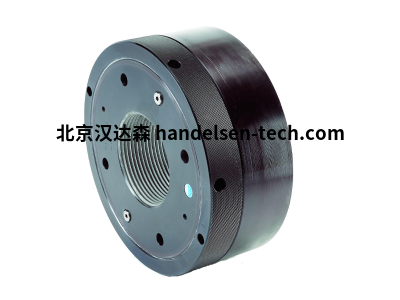

德国块状螺母Amtec 023系列

德国Amtec 023系列

具有机械锁定功能的液压预张紧装置，可在精确拉杆伸长情况下进行长期夹紧。

Amtec Block Nut 的主要优势之一是它可以快速释放以调整或更改它所连接的设备。突发的产品卡纸、破损的卷或刀，可在数分钟内处理；加压，拧松锁环，释放压力，进行必要的设备维修或更换，重新加压，拧紧锁环，释放压力，恢复运行。

Amtec 块状螺母经过定制设计，可满足轧机机架、小齿轮架、剪切机外壳、板带矫直机、注塑机以及机械或液压机等特定的预紧条件，仅举几例。使用动力装置或手动泵，只需将泵送入压力室，使阀体和止推环分离。由于螺母的主体螺纹连接到拉杆上，拉杆响应输入压力产生的力而伸展。当达到所需的拉伸度时，将外部滚花锁环拧紧在止推环上，在整个操作期间阻止拉杆的任何未来收缩，无论操作期是数月还是数年。

标准黑色氧化处理，最高 120°C。(250°F)

合金工具钢体件

不锈钢、化学镀镍或镀铬可选耐腐蚀

清洁、高效的手泵操作或液压动力装置

德国Amtec阶梯螺母

德国Amtec 024 系列 – 单作用

Amtec Hydraclamp Step Nut 为轧机、小齿轮架、助听设备和压力机中的拉杆、轴和心轴提供精确控制的预张紧服务。

德国Amtec 阶梯螺母

德国Amtec 026 系列 – 双作用

双作用 Amtec Hydraclamp Step Nut 提供了一个定制设计的压力室，以超过任何预紧要求，以及一个低压回缩室，便于复位。

德国Amtec 块状螺母

德国Amtec 023系列

具有机械锁定功能的液压预张紧装置，可在精确拉杆伸长情况下进行长期夹紧。

德国Amtec 块状螺母

德国Amtec Greas-Bloc 螺母系列 F-410

带机械“BLOC-RING”

由手动或电动泵驱动，用于润滑脂。最大轴向行程为 10mm 的自对准推力环。
