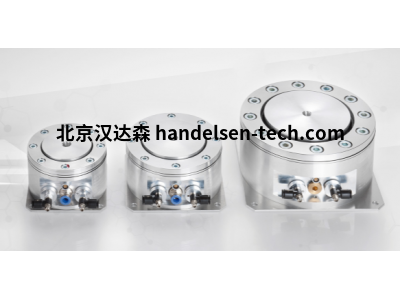

EFFBE空气悬架支架ISR

"气位控制"软件安全可靠地调节系统

EFFBE空气悬架系统ISR允许通过非接触式电动气动控制系统为计算机控制的机器提供支持。

在我们的ISR系统中，我们将ADS系统和SLM系列久经考验的弹性体空气弹簧与新的非接触式电动气动控制系统相结合。为此，EFFBE工程师将传感器和控制阀组合成一个紧凑的模块，并将其集成到隔膜空气弹簧中。使用PC和"空气液位控制"软件，可以查看ISR系统控制单元的参数，在广泛的范围内变化，并存储在控制单元程序存储器中。ISR系统中的以下参数是可变的：复位精度、允许偏转、响应时间、平均值。

设置选项：

具有手动操作或 PC 连接的控制器允许选择以下设置：

系统调平（水平安装）

跟踪每个支撑的位置（工作高度）

高度和复位精度的公差选择

具有动态作用的延迟或抑制反应

监控和记录

您还可以预设特定的容差以避免过度反应。三个受控支架的单个零点位置通过电位计进行调整;系统同时调平。



系统组件

：系统由三个受控的空中支持单元（主，主/从）和进一步的空中支持单元（从站）组成，无需单独控制负载分配。该系统包括一个控制单元，该控制单元按每个支架的工作高度或水平记录传感器数据，并将其与可调节的设定值进行比较。



有关设计

的有用信息用于非接触式液位检测的传感器集成在空气悬架元件中。因此，无需单独检测机器高度。此外，用于填充和排空内部的阀门被布置为空气悬架单元内的所谓提升和降低阀。菜单

驱动软件允许选择复位精度、高度公差、开关和响应时间以及监控。
