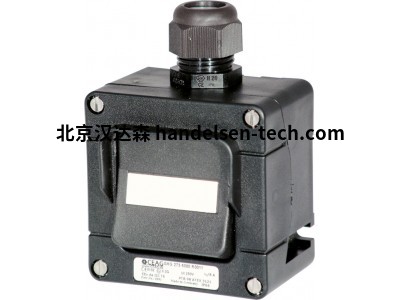

德国进口Ceag 防爆开关 带测量仪 带 GHG 29 开关
| 王磊 QQ：629595979 手机：18501341528 电话：010-64714988-187 传真：010-84786709-667 邮件：sales66@handelsen.cn |
 |
 |
防爆控制开关 292 型和 293 型带测量仪
带 GHG 29 开关 带 GHG 28 开关
标记附件至 94/9 / EC II 2 G Ex ed ia IIC T5 / T6 II 2 G
Ex ad ia IIC T5 / T6
II 2 D Ex tD A21 IP66 T80 °C II 2 D Ex tD A21 IP66 T80 °C
EC 型式检验证书 PTB 99 ATEX 1163 PTB 99
ATEX 1163
IECEx 符合性证书 IECEx BKI 07.0011 IECEx BKI 07.0011
标记一致。 IECEx Ex ed ia IIC T5 或 T6 Ex ed ia IIC T5 或
T6
Ex tD A21 IP66 T49 °C Ex tD A21 IP66 T49 °C
允许的环境温度 –20 °C 至 +40 °C
–55 °C 至 +47 °C (T6) ... +55 °C
(T5) 选项
额定电压 最大 500 V 最大 690 V
额定电流 16 A 20 A
带金触点的额定电流 0.4 A
过载范围（仅限 293 型）10 倍 - 25 秒。
25
折 - 4 秒。
50 折 - 1 秒。
指示 1：1.5
测量范围（仅限 293 型）最大 0 - 25 A 直接 / n / 1A
精度（仅限 293 型）2.5 级
机芯（仅
限 293 型） 动铁
额定接通/额定分断能力 AC-15：Ue 230 V / Ie 6 A AC-15：Ue 230 V / Ie 8 A
附件EN 60947-5-1 Ue 400 V / Ie 4
A Ue 400 V / Ie 6 A
DC-13：Ue 24 V / Ie 2 A DC-13：Ue 24 V / Ie 6 A
Ue 230 V / Ie 0.3 A Ue 230 V / Ie 0.4 A
连接端子 2 x
0.5 - 2.5 mm2
或 1 x 1.0 - 6.0 mm2
防护等级符合 EN 60529 IP66
电缆密封套/密封板/外壳钻孔 1 x M25 (Ø 8 - 17 mm) 1) 2)
尺寸（
长 x 宽 x 高） GHG 292 170 x 110 x 129 毫米
温室气体 293 225 x 110 x 129 毫米
重量 GHG 292 约1.10公斤（1级）
大约1.25 公斤（
2 级）
大约1.40 公斤（3 级）
温室气体 293 约1.90 公斤（1 级）
大约2.05 公斤（2 级）
大约2.20 公斤（3 级）
外壳材料 玻璃纤维增强
聚酯
外壳颜色 黑色
1) 可应要求提供用于金属入口的黄铜法兰
2) 标准型带有直接指示测量仪表的控制开关，带有 2 个回路端子和 PE 端子以
及 M32 和
M25 电缆入口。
