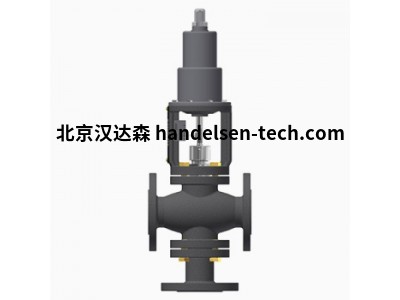

Burocco 气动角座阀VPOO 3系列

Burocco 开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。 注意：KV是指与公制成比例的流量系数，它是CV：1.17

(1）根据客户要求，可提供更大规格或者小C V 的阀门。

(2)根据客户要求，可提供其他类型的端连接。

注意：

在给设备运行之前，必须仔细清洁管道，使流体压力达到最大，并且阀门完全打开。此外，有必要在阀入口上安装一个过滤器，以防止异物进入阀座和阀塞之间。

（我们建议使用过滤后的空气给气动伺服控制系统供气）。即使阀门可以安装在任何位置，水平位置也是可取的。

阀的最佳工作方式是流向与阀芯相反（参见体阀上的箭头）。如果将阀门放置在相反的位置，则可能会截获较高的流体压力。如果这最后1s是液体，但这会引起水锤。在高温下充分工作几个小时后，检查阀体阀端的螺钉以及填料函金属环的螺钉是否正确锁定。确认在工厂安装了阀门之后，还留有足够的空间以卸下伺服控制器以进行维护操作。拆卸伺服系统之前/检查设备中的压力和温度是否有流体，然后将阀门置于打开位置。如果要完全拆卸伺服控制，请使用适当的仪器，并注意放电弹簧的电压

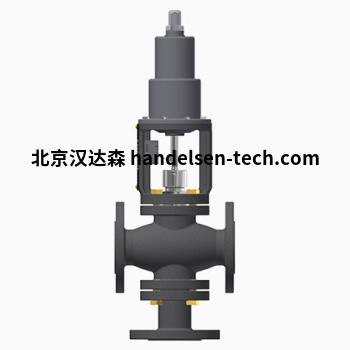

Burocco 气动角座阀VPOO  3系列技术资料

接通/断开动作

- 2V-NC-常闭

-2V-NO-常开

-2V-DE 双作用

-3V分流(NC-NA-DE)

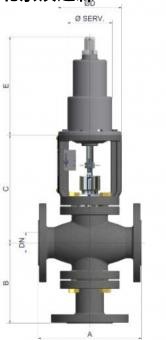

尺寸

-DN 15-DN 100(1)

-PN 16 - PN40

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

-碳钢ASTMA216Gr WCB (环氧清漆)

- AISI 316 号不锈钢

阔座

-AISI316 不锈钢

连接方式

-法兰，按照、UNII2229(2)

上阀盖

- 标准碳钢

-AISI316

-AISI420

快速打开时阀塞动作为线性

-AISI316. 带PTFE-PTFEICG插芯(软质密封) )

-AISI316 (金属密封)

填料箱

- 标准PTFE 环

- PTFE+ 石墨

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

允许的最大负载损失(升/分钟〉

-软质密封=0

-金属密封=0.0001

工作温度

- 30.C + 200.C
以上就是Burocco 气动角座阀VPOO  3系列功能参数介绍
