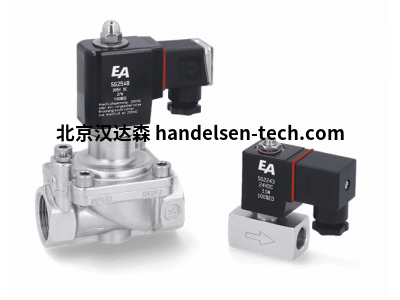

END-Armaturen电磁阀
END-Armaturen电磁阀
电磁阀的功能
电磁阀由电磁体操作，并作为控制装置来切换管线内的气态或液态介质（开/关）。阀门通过磁力打开（NC）或关闭（NO）。它通过磁力切换。当向电磁体施加电流时，阀中的电枢被致动。取决于控制的类型，该阀工作（或交换机）都直接和伺服控制以及力控制。
电磁阀的控制类型
电磁阀的类型有所不同，在直接控制，伺服控制（先导
控制）或正控制电磁阀与多通阀（2/2或3/2通阀）之间有所区别。
直动阀
在这种设计中，阀座密封件直接连接到电枢。
为了打开阀门，电磁铁必须克服关闭弹簧的力和有效压力差x阀座横截面所产生的关闭力。
阀座横截面和工作压力是确定直动阀螺线管尺寸的重要因素。
这种类型的控制主要用于具有较小工作压力的小型阀或大型阀（燃气阀）。
伺服控制阀
伺服控制阀需要压力差才能打开和关闭主截止元件。此压力差在我们的数据表中指定为最小压力。
通过打开飞行员座椅，主截止元件的上部空间得以释放。由此产生的压力差使主密封元件从阀座上抬起。
如果阀内压力平衡发生，可能是由于阀出口处没有介质消耗的事实，即使先导控制单元处于打开状态，主元件也会关闭。
如果先导阀通过关闭驱动能量而关闭，则通过所谓的安装孔在阀系统中产生压力平衡。然后，主阀弹簧使主截止元件关闭。
阀座处的密封力取决于阀座横截面，从阀入口到阀出口的压力差以及主阀弹簧的预紧力。
对于伺服控制阀，小型驱动元件可用于在高工作压力下控制大型阀。
强制控制阀
强制控制阀不需要压力差即可打开和关闭主截止元件。您可以根据指定的压力表（从0 bar开始）进行工作。
为了切换阀，驱动元件首先打开一个导向孔。然后，驱动器通过强制联轴器将主截止元件抬起。在最佳情况下，可能存在的压力差在此过程中起辅助作用。只要为驱动器提供能量，密封元件便会保持在打开位置。系统中的压力波动或压力平衡不会影响密封元件的位置。
如果驱动器关闭，则介质会通过安装孔流到截止元件的背面，并且弹簧力会关闭阀门。通过这种结构，可以利用面积差在高压下切换大型阀门。在直接控制的阀门上进行测量，驱动器相对较小。执行器的冲程必须至少与阀门的冲程一样大。
该力必须足以抵抗弹簧力打开先导孔和主截止元件。
功能和技术数据
为了选择适合您的应用的电磁阀，请注意介质所使用的材料的压力，温度，开关频率，电压和电阻。肮脏和粘稠的介质非常不适合使用。在某些情况下，有必要选择一种简化的电磁阀控制类型（可能是伺服）并将其集成到过程中。
连接方式
焊接端DIN3239
DIN法兰
焊接端DIN11850-R2
焊接结束ISO4200
内/外螺纹
内螺纹
控制功能
直接控制-NC
直接操作-否
伺服控制-NC
伺服控制-否
强制控制-NC
强制控制-否
材质
聚四氟乙烯
PTFE碳增强（温度）
丁腈橡胶
三元乙丙橡胶
知识管理系统
HNBR-最高150°C
丁腈橡胶
可用尺寸
1/8英寸
外面1/8英寸-1/4英寸
1/4英寸
1/2英寸
3/8英寸
3/4英寸
1/4英寸-Ø2
1“
1/4英寸-Ø3
1/4英寸-Ø4
1/4英寸-Ø5
11/2英寸
11/4英寸
2英寸42
21/2英寸
3寸6
DN15
DN20
DN25
DN32
DN40
DN50
以上就是END-Armaturen电磁阀参数和用途介绍
