德国Grunewald压力测量仪器SMALL-Ex

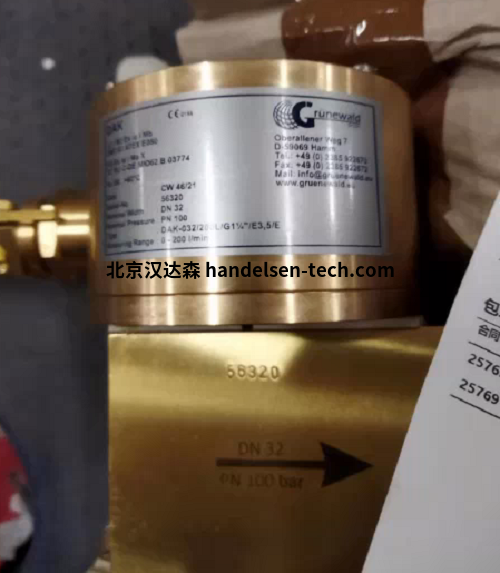

1. Grunewald  DA/DAK流量开关



Grunewald DA型和DAK型本质安全型流量指示器可以安装在任何位置，监测封闭和充满系统中的水和乳液的流量。体积流量将显示为模拟显示。



Grunewald DA型流量指示器仅用于监控，而DAK型流量指示器集成了一个触点边界开关用于监控。在厚重的黄铜外壳内，音量旋钮上装有一个触点断路器。上下边界可以使用随设备提供的键在刻度盘的整个范围内进行外部调节。

此外，流量指示器可以配备不同的电线和连接，例如用于电缆监控的电阻器。





2. Grunewald体积流量仪器SMALL-Ex

Grunewald测量仪器设计用于充满水或乳液的系统。根据设计或应用，测量仪器可设计用于达400巴的系统压力。为了测量油的流量，我们设计了小型Ex系列仪表粘性流。

特点：温度：50至+100摄氏度，外壳材料：不锈钢、钢、黄铜，输出信号:5-15赫兹





3.  Grunewald MAGIN-Ex体积流量测量

Grunewald MAGIN-Ex系列设计用于体积流量测量，可与压力和/或温度等进一步测量相结合。为了提高故障安全性，安全相关电路被冗余设计。



4.  Grunewald测量仪器SMALL-Ex



Grunewald SMALL-Ex 测量仪器是本质安全的纯油体积流量测量仪器。在体积流量测量仪中有一组齿轮，它们的转数由一个脉冲传感器计数。它们可以配备集成的压力和/或温度测量传感器。

体积流量将作为模拟信号传输，信号范围为5-15 Hz，0/4-20 mA，或CAN总线。也可能是“脉冲输出”







二、Grunewald压力测量仪器





1. Grunewald压力和差压测量SMALL-Ex



Grunewald测量仪器是本质安全型压力测量仪器。它们可用于流体和气体介质的任何安装位置。压力是用带温度补偿的集成压阻式传感器测量的。

圆形设计的仪器可选配自发光显示器。直列式设计不适用于显示器。为了更舒适地使用，测量仪器可以设计有阶梯式传感器。该传感器位于一个单独的外壳中，并通过一根电缆连接到可配备显示器的评估单元。

环境温度：-50至+100摄氏度，外壳材料:不锈钢，输出信号:5-15赫兹



2. Grunewald压力仪表SIMPL-Ex

Grunewald SIMPL-Ex  压力测量仪器用于掩护支架。基于具有高鲁棒性的简单结构，它可以以非常低的价格水平与单个客户设备一起使用。环境温度：-50至+100摄氏度，外壳材料:不锈钢，输出信号:0/4 - 20mA，





三、Grunewald液位测量SMALL-Ex用于液体介质和油



1.  Grunewald位测量SMALL-Ex 对于带压力均衡的开放式储罐

 Grunewald 液位测量仪表用于无内压的罐或容器中流体介质的液位测量。测量仪器也可以配备集成温度测量。它们设计用于充满流体介质的系统。压力表的精度取决于介质的温度和粘度。这些参数都被补偿。

在带或不带导管的仪器底端，安装了一个压阻式压力传感器。使用这种结构，可以检查和测量任何尺寸或深度的任何储罐或容器。液位测量可以通过探针管进行，探针管从顶部或侧面插入储罐或容器中，或者作为没有探针管的旋入式仪器在储罐或容器的底部进行测量。



2. Grunewald位测量SMALL-Ex  对于没有压力补偿的封闭储罐

Grunewald液位测量装置是为压力容器开发的。两个压力传感器分别监控储罐的液位和内部压力，确保独立于储罐内部1巴的内部压力进行测量。

压力传感器安装在设备顶部，用于评估储罐中的液位。在内部压力波动的储罐上(例如通风不良或液体回流)，可能会发生过压，从而影响测量..为了弥补这一点，第二个压力传感器监测罐内空气压力，并在内部进行计算。通过数据总线的内部通信计算测量值和精确的测量结果，与传输到设备的环境压力无关。





四、  Grunewald温度测量

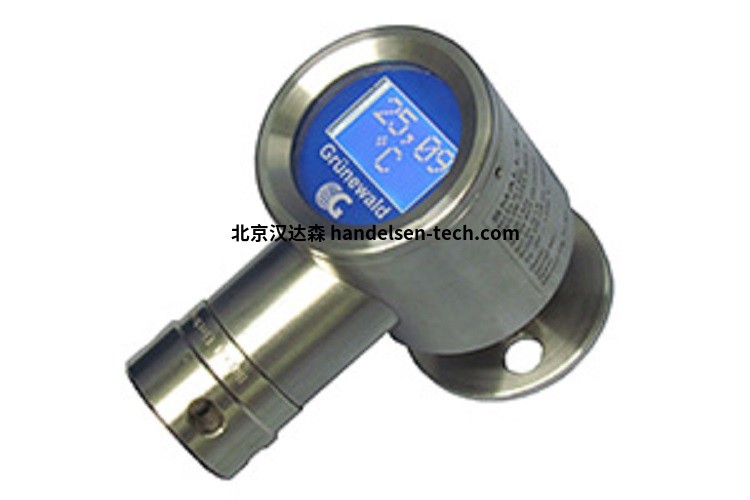

1. Grunewald温度测量SMALL-T



Grunewald测量仪器是本质安全型温度测量仪器，或者是用作温度开关的版本。它们可以在任何位置安装和使用。它们设计用于有流体或气体介质以及表面的系统。温度测量通过安装在外壳中的Pt1000电阻传感器进行。



2. Grunewald温度测量SMALL-TS

Grunewald温度变送器变体测量仪器检测温度侧面，并将其与制造商存储的温度梯度进行比较，例如传送带颊部的带启动时的温度梯度。使用该温度开关，通常设置20 K的温差和10秒的时间差。这意味着当温度在不到10秒的时间内变化超过20 K时，会检测到传送带倾斜。只要没有超过温升，同时没有错过时间，系统就处于正常运行状态。





3. Grunewald温度测量TS



Grunewald TS型免维护热开关用于温度监控，温度可能低于或不低于某一温度。应用领域是监控温度，例如传送带系统。热开关位于黄铜外壳中，并且铸造牢固。通过外壳上的两个孔或螺纹，热开关可以安装在需要监控温度的地方。开关±5%。降温设计用于升高和降低温度。





五、Grunewald测斜仪



1. Grunewald测斜仪SMALL-Ex

SMALL-Ex系列的测斜仪是一种围绕倾斜角度的仪器，例如在机器上。它被设计用于采矿机器，如截割机、辊式装载机、钻探车、连续采矿机等。由于使用了合适的材料(不锈钢)，它非常坚固，开发用于采矿机器的用途。
