unimec螺旋升降机用于立式车床

Unimec 制造了世界上最大、最重的螺旋升降机。这些单元专为立式车床和大型铣床的世界领导者 Carlo Carnaghi 设计。这些特殊的螺旋升降机具有 8,000 毫米（26.6 英尺）长、直径 160 毫米 x 导程 28 毫米的主轴，形成了一台 60 英尺 x 40 英尺的巨大机器。尽管机器尺寸巨大且主轴之间的距离很大，但我们的系统保证了极其精确的定位，最大导程误差仅为 0.06 毫米（小于 0.0025 英寸）

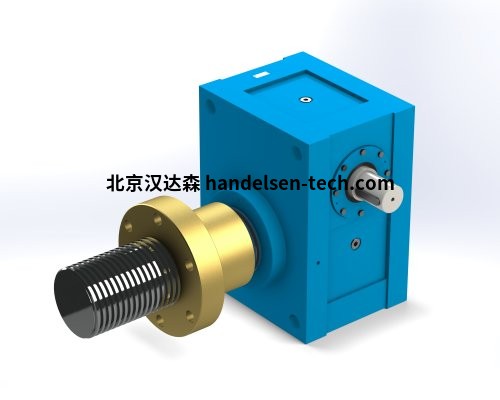

unimec梯形螺旋千斤顶TPR25022

材料

材料 规范的 规格 适应症

虫 16NiCr4 EN 10084:2008 表面硬化合金钢 表面硬化并在牙齿上研磨并保持

磨损的车轮 CuAl10Fe2-GZ EN 1982:2008 铝青铜 离心

坚果 CuAl10Fe2-GZ EN 1982:2008 铝青铜 离心

螺纹主轴 C45 EN 10083-2:2006 碳素钢 Tr 250x22 (ISO 2901:2016) - 轧制或机加工

卡特 S235 J0 EN 10025-2:2005 焊接碳钢 完全加工 6 个面

润滑剂 Unimec 马克 CA 钙基润滑脂 28 公斤



一般特征

工作温度 [°C] -10 °C / 80 °C

静载荷（牵引或压缩） 3000千牛

动态负载（牵引或压缩） 2000千牛

最大输入速度 1800转

主变速箱重量 1200 公斤

梯形螺杆重量 350公斤/米

最大负载时的抗旋转扭矩 35800 牛米

最大允许静态侧向载荷 50千牛

中心到中心直径 250 毫米

蜗杆的最大径向载荷 3,8千牛

标准工作条件 25 °C - 伺服 10%



具体功能

名义比率

1/12 1/36

实际比率 1/12 1/36

每次蠕虫旋转的翻译 1,83 毫米 0,61 毫米

效率 14 % 9 %

启动效率 8 % 5 %

最大线速度 1100 1375

最大负载扭矩 3700 牛米 1570 牛米

蜗杆最大扭矩 28500 牛米 28500 牛米

怠速扭矩 12牛米 8牛米
