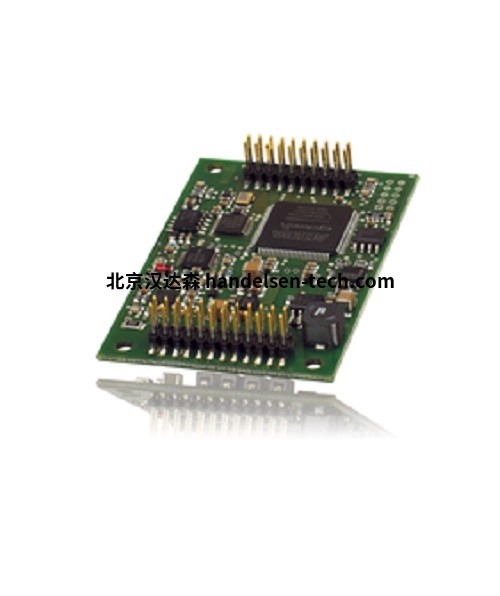

Phytron 步进电机电路板



步进电机电路板，用于 5 A 的两相步进电机峰24-70 V直流– 通过SPI接口的正弦/余弦

Phytron的APS模块是一款紧凑型（仅限40 x 60 mm！）高性能功率级，非常适合驱动高达5 A的步进电机峰在 24 - 70 V 下直流轴输出功率高达 250 W。高达 70 V 时直流APS ist也适用于高转速、高电感和高分辨率步进电机。APS可以通过脉冲和方向信号或数字正弦/余弦（通过SPI）进行控制。斩波器技术（可参数化）和高质量低电阻元件提供高精度定位和开关。具有优化的定时，可在电机和功率级中实现最小的热损失，并具有低共振驱动性能，具有真正的1/512步进分辨率（使用200全步进电机和编码器时每转102，400个位置）。该评估板包括免费的参数化和诊断软件。

技术细节

代工功率级模块

用于两相步进电机

高达 5 A峰在 24 至 70 V 时直流

高达 1/512 步进分辨率

高达 500，000 步/秒

通过SPI接口进行在线参数化和诊断

通过控制脉冲/方向或通过数字正弦/余弦（通过SPI）进行控制



EVA板可用：

时钟方向接口

带控制器的配置接口 （USB）

免费参数化和分叉软件 ServiceBus-Comm断续器



Phytron是极端环境条件下自动化解决方案领域高科技设备的领先供应商之一。除了高精度步进电机和带可选齿轮和反馈系统的线性执行器外，Phytron还提供各种电力电子和控制装置，以支持全球客户。无论您选择Phytron，我们的产品都使用相同的语言：每个系列设备和每个定制解决方案都体现了对质量，相同专业知识和相同高科技精度的同样热情。本文件自1994年起根据DIN EN ISO 9001认证，1997年至2016年根据DIN EN ISO 13485认证，自2016年起根据DIN EN 9100认证。

PHYTRON公司成立于1947年，主要作为物理、电子产品质量检测的实验室。



　　到60年代，phytron公司发展成为步进电机及驱动控制器的专业制造商。主要生产特殊环境下的步进电机及驱动器。



　　phytron公司也为用户提供特殊环境下的配件，例如驱动器、电缆、减速箱等。
