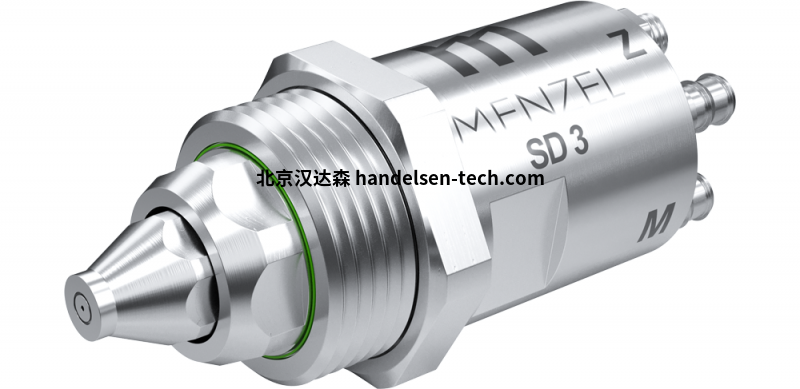

menzel润滑喷头 INDUTEC®MS SD3

INDUTEC MS同轴喷头，用于最小量的润滑



INDUTEC®MS SD代表可以满足最广泛要求的喷头概念。该系统基于同轴喷头，该喷头可产生具有5°喷射角的圆形喷嘴。使用特殊的附件，可以针对几乎任何类型的应用生成一系列不同的喷雾样式和喷雾角度。

由于尺寸极小，同轴喷头只需要很小的安装空间即可。它们可以通过灵活的附件进行扩展，以用于难以进入的喷涂区域。

这就是INDUTEC®MS同轴喷涂头的工作方式



这种同轴喷头使用压缩空气工作。通过弹簧将针压在喷雾口上的针关闭喷雾头。通过控制压缩空气将针推回，从而释放喷雾口。介质从单独的压力容器供入同轴喷头。压缩的喷射空气从第三压力软管进料。喷射空气使同轴喷射头所喷出的介质成形，并将其浓缩成精确，方向稳定且无雾的喷射流。

几乎任何东西都可以喷



由于无级可调压力，可以喷涂任何介质-从水基冷却润滑剂到极具粘性的切削和绘图油。可以使用其他密封材料对喷头进行修改，以使用更具腐蚀性的介质。

最小数量也可以精确控制



根据应用，必须通过有针对性的修改将相应的同轴喷头调整到特殊要求。以下概述使您可以深入了解不同部分在何种程度上可以合理地结合可能的应用领域。

通过使用SID特殊的内置吸头盒进行转换，可以更改物料流速。通过使用不同的附件，可以更改喷雾方式和喷雾角度。

理论喷雾角是近似值。决定性因素始终是介质与压缩喷射空气之间的相互作用。这两个要素必须始终处于最佳关系。因此，在所有情况下都必须进行现场试验，以找到确切的数值。。

简单组成步骤：使用INDUTEC MS模块化系统，您可以为更大，更复杂的系统配备中央压力容器和多个阀门单元，并在以后需要时添加到该系统中。

为了提供具有不同喷射点的复杂生产线，可以将一系列阀单元并联连接到一个压力容器单元，并且每个单独的喷射点可以配备一个或多个同轴喷射头。

1.同轴喷头

首先，您需要指定喷涂点的位置以及需要多少个同轴喷涂头。必须根据相应的情况选择同轴喷头的类型，并且如果需要可以用适当的附件进行修改，以便根据条件调整喷涂形式和喷涂强度等。

转到INDUTEC MS同轴喷涂头

2.阀门单元

第二步是确定哪些同轴喷头应同时喷涂，因此可以组合在一起。每个组都需要喷涂时间。然后由阀单元控制这些。您可以选择24V，110V或230V电源。

转到INDUTEC MS阀门单元

3.压力容器

然后必须借助于同轴喷头的数量和阀单元的数量以及取决于喷涂间隔和喷涂量的选择来选择压力容器单元。可提供1-，2-，6-，10-或40升版本。

INDUTEC MS压力容器

4.配件

在附件下安装和修改INDUTEC MS系统有许多不同的可能性。在这里，您可以根据所选的安装类型在不同的安装设备，扩展等之间进行选择
