Steinmeyer 微型滚珠丝杠1412 / 0.5.3.44.85

[打印]发布时间：2021-12-22 有效期：不限至不限点击：64

Steinmeyer 微型滚珠丝杠1412 / 0.5.3.44.85

描述

螺母系列 1412 带单螺纹改向，作为

带 4 点接触的法兰单螺母，两侧带有标准塑料防尘圈

用于通过法兰紧固的螺母的外部几何形状

根据等级 P1-P5 的单头主轴螺纹磨削

也可提供带轴向游隙的微型滚珠丝杠

技术数据和尺寸

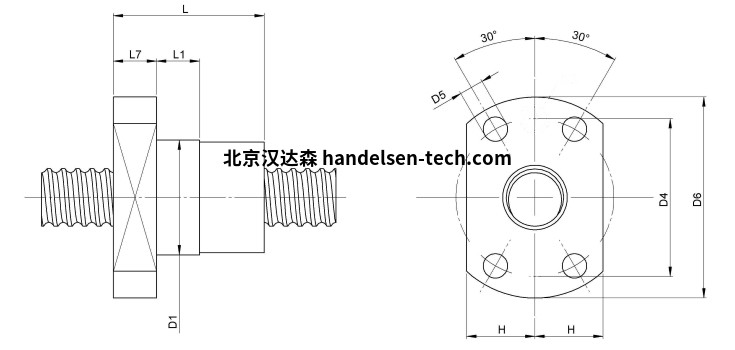

母型: 1412

精度 T 或 P: P。

标称直径: [毫米]; DN; 3

预紧/无间隙/轴向游隙: 无反冲

沥青: [毫米]; P。; 0.5

螺母长度: [毫米]; L。; 15日

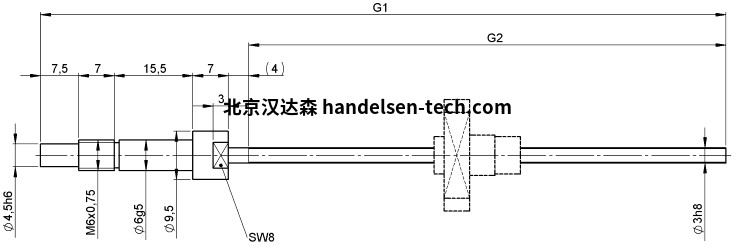

主轴形状: B.

法兰宽度: [毫米]; L7; 5

中心: [毫米]; 20日

动态额定载荷: [千牛]; 大约; 0.09

总长度: [毫米]; G1; 85

统计。额定载荷: [千牛]; C0a; 0.09

螺纹长度: [毫米]; G2; 44

定心环Ø: [毫米]; D1; 8号

回合: 一世; 1x2

安装定心环Ø: [毫米]; g6

球-Ø: [毫米]; 体重; 0.6

节圆Ø: [毫米]; D4; 15日

DN 值（大约）: 120000

Ø 法兰孔: D5; 3.2

齿轮数: 1

法兰Ø: [毫米]; D6; 22日

怠速扭矩来自: [Ncm]; 1.0

距离法兰平面: [毫米]; H; 第七名

怠速扭矩 BIS: [Ncm]; 1.0
