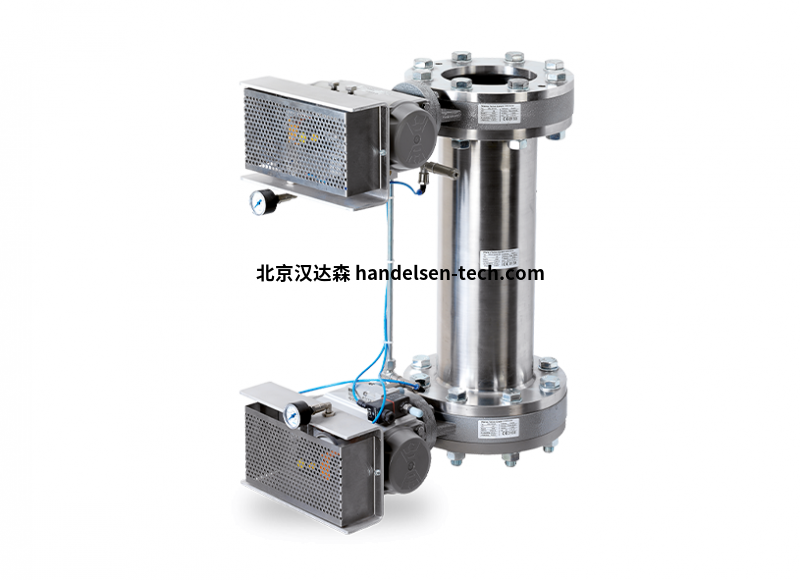

WAREX 保护系统WA5E 103 GS

保护系统

自2004年以来，我们提供完整的安全系统，可用于爆炸技术解耦。该安全系统由两

个截止阀（GS型系列：防冲击压和防阻燃）、一个相应的缓冲滚筒以及一个经过EG型测试的锁定系统组成。安全系统的可靠性原则基于一个阀门随时关闭的事实。为了确保必要的功能，开发了一个独立于高级控制模式工作的锁定系统。特别是在真空应用中，保护系统由于其较低的漏气量而替代旋转气闸。有关更多详细信息，另请参阅DKZ GS一章。类型系列 WA5E 103GS-ST3/...适用于铝粉尘/空气混合物和金属粉尘的爆炸等级St3（Kst ≤1000 bar·m/s）。抗冲击压力为 14 bar。

特征

作为GS-ST3版本，可在高达150°C的温度下使用，具有14 bar的抗冲击压力，请参阅型式

试验证书BVS07ATEXH065X

可在高达 200°C 的降低爆炸压力 （0.3 bar） 内使用，根据型式试验 BVS07ATEXH060X，另加 1

型号 DKZ 103 GS，最高可达 DN 500，Kst ≤ 500 bar* m/s

密封件可在现场更换（硫化结构例外）

也可提供符合 FDA 标准的白色密封件（条件：最小点火能量大于 3 mJ 的粉尘）

轴和电枢头符合不同驱动可能性的构造，切割地点符合DIN / ISO 5211标准



材料

Silumin（铝），

钢，不锈钢阀

盘不锈钢，研磨和抛光

套筒NBR，Hypalone，EPDM，FPM，硅胶，以及其他

轴不锈钢1.4571 + 1.4057 + 1.4542

轴承

衬套MS，PTFE煤，青铜

O形圈NBR，FPM



建设

蝶阀，类型： DKZ 103 GS

带安装式气动执行器

电磁阀

电动气动锁

容器

铭牌

接线盒



1、WAREX 保护系统WA5E 103 GS

由两个 DKZ 103 GS 系列蝶阀、

一个中间罐和一个 EG 型式认证控制装置（联锁）组成。

公称宽度范围：DN 50 – DN 500

工作温度：– 10°C 至 + 60°C*

防爆压力：高达 10 巴*

套筒：可更换或固定硫化

根据EC型式检验证书BVS03AtexH023X

根据客户要求设计缓冲鼓



2、WAREX保护系统WA5E 103 GS-ST

由两个 DKZ 103 GS 系列蝶

阀、一个缓冲鼓和一个 EG 型测试控制系统（锁定）组成。

公称宽度范围：DN 50 – DN 200

工作温度：– 10°C 双 + 150°C*

防爆压力：高达 14 巴*

套筒：可更换或固定硫化

根据EC型式检验证书BVS07AtexH065X

根据客户要求设计缓冲鼓
