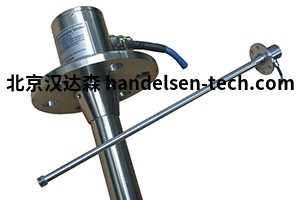

Gruenewald液位计不带压力补偿

SMALL-Ex®，用于无常量的封闭容器。压力平衡

- 用于没有压力补偿的容器

- 基于DIfferenz压力测量

- 对于液体介质和油

- 带温度补偿 - 连续输出信号 - 精度高达最终值的1% - 可选温度测量 - 根据客户要求的设备

这种特殊版本设计用于可以加压的容器中。两个压力传感器一方面分别监测灌装量，另一方面监测容器中的内部压力。这确保了无论罐体通风或容器中的加压如何，具有精确值的液位测量最多可达1 bar。

测量原理基于这样一个事实，即容器中的液位是通过安装在探针管中的压力传感器测量的。对于受压力波动影响的容器，例如.B由于缺乏通风，液体回流或其他影响，可能会出现超压，从而伪造测量值。为了补偿从外部作用在液体上的这些压力波动，测量仪器使用另一个压力传感器来测量这些波动并在内部进行计算。



因此，通过数据总线进行的内部通信会根据环境压力不断重新计算液位。作为进一步的选择，可以将容器/罐的测量内部压力作为输出信号传输。这种测量方法可在困难的条件下进行高精度的液位测量。弱势机制被排除在外。



标签：I Ex ia I Ma

Ex ia I Ma

PO Ex ia I Ma X



BVS 06 ATEX E005 X

IECEx BVS 09.0056X

IECEx TSA 13.0023X

MSHA 18-ISA 150004-0

TC RU C-DE.MЮ62.B.03774



环境温度：-50 至 +100°C（I 组）-50 至 +80 °C（II 组）

外壳材料：不锈钢

测量精度：+/- 最终值的0.5%（可根据要求提供更高的精度）

介质：液体或气体介质和表面积

发光显示屏：自选

显示：mm、% 或根据客户要求（根据要求）

输出：5 - 15Hz0/4 -20mA * - **V（最大 10 V DC，最低 7.5V 馈电时）

标称电压：12V DC （7.5 – 14.0 V DC） 3 线技术

16V DC （9.6 – 16.1 V DC） 3 线技术
