如果不需要回弹，例如出于安全原因，在拉伸方向上使用刚性锁定。如果轻应用在锁定后承受非常大的力而不允许任何压缩，则建议在压缩方向上进行刚性锁定。
类型 HY1 HY3 HY4 HY6 VOB18-1
阀门驱动 在活塞杆侧 在管侧
管子 直径 22 毫米 直径 28 毫米 直径 28 毫米 直径 28 毫米 直径 28 毫米
在延伸方向锁定：
刚性高达 最大限度。3,500 牛顿 最大限度。7,000 牛顿 最大4.8 x F 1
7,000 牛顿 最大1.6 x F 1
1,200
最大1.5 x F 1
1,200 牛顿
压缩方向锁定：
刚性高达 3.6 x F 1
最大。6,500 牛顿 最大5.8 x F 1
10,000 牛顿 最大限度。10,000 牛顿 最大限度。1,200 牛顿 最大限度。3,000 牛顿
特征 最大限度。小管径时在拉伸方向上锁定 最大限度。在拉伸方向锁定
最大限度。锁定压缩方向 具有低延伸力的特别大的冲程 中等行程的特别短设计
HY1和HY3型
这两种类型的区别仅在于压力管的直径。由于油室的布置，无论填充力如何，在延伸方向上的锁定都是刚性的，直至机械负载极限。在压缩方向上，锁定保持刚性，直到低于填充力相关的极限值，从而使分离活塞朝气室方向移动。

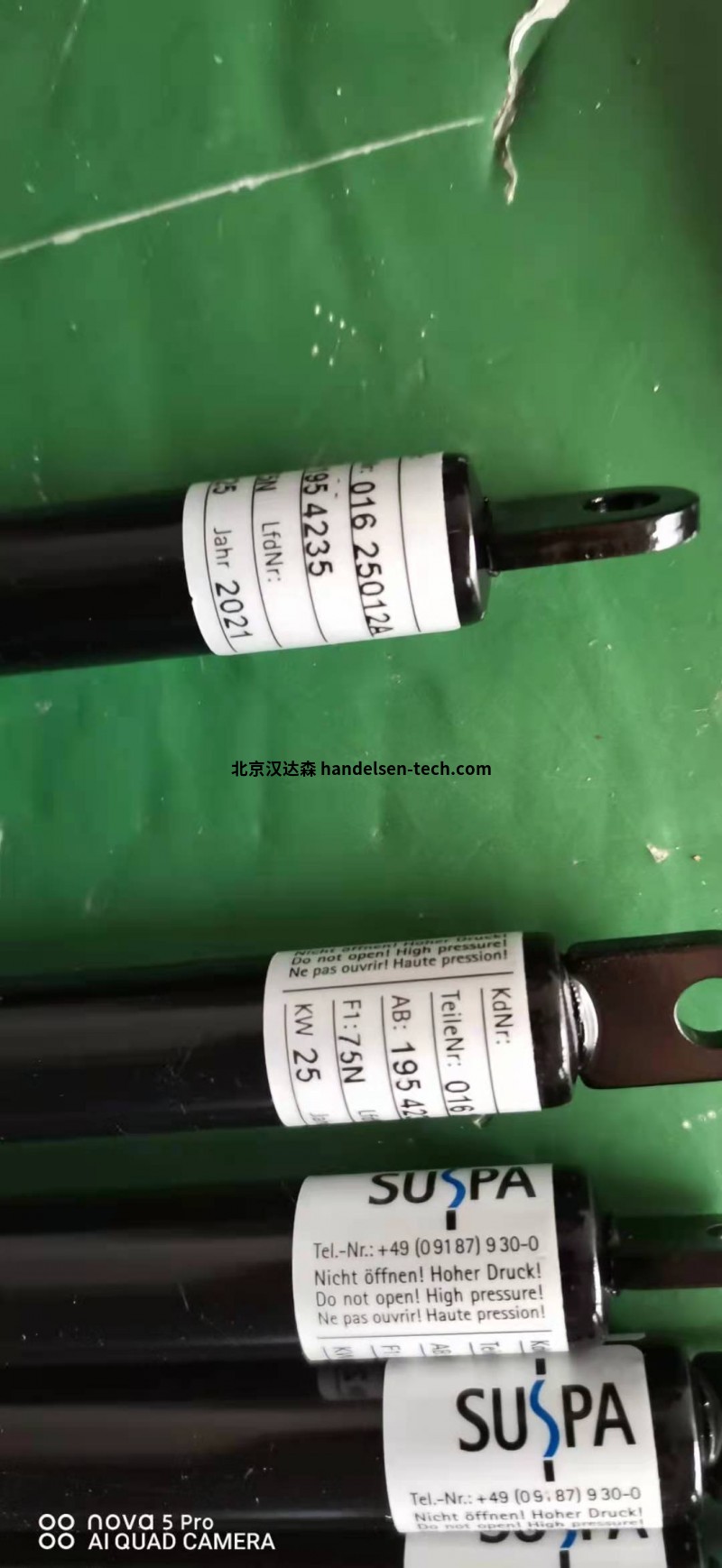

suspa 带刚性锁定的锁定气弹簧 HY1和HY3
由于管子和活塞杆横截面的关系，可锁定气弹簧 HY1 的极限是 F 1 力的3.6 倍，而可锁定气弹簧 HY3 的极限是 F 1 力的5.8 倍。这使得需要针对额外施加的负载/重量进行刚性锁定的应用成为可能，并且除了气弹簧之外还使用了额外的蓄力器 为刚性锁定命名的限制对应于负载与应用自重的比率.
规格 HY1 HY3
锁定 拉伸方向刚性 拉伸方向刚性
在压缩方向：
刚性到/最大。加载 3.6 x F 1 / 6,500 N 5.8 x F 1 / 10,000 N
在延伸方向：
刚性至/最大。加载 3,500 牛顿 7,000 牛顿
管径 22 毫米 28 毫米
活塞杆直径 10 毫米 10 毫米
分钟 不包括孔眼的安装长度 2.6 x 行程 + 76 毫米 2.4 x 行程 + 76 毫米
行程 C 10 - 300 毫米 10 - 450 毫米
拉伸力 F 1 80 - 800 牛顿 80 - 1,000 牛顿
进阶 (F 2 /F 1 ) < 1.6 < 1.5
释放力 0.25 x F 1 N 0.25 x F 1 N
释放行程，短 最大限度。0.5 毫米 最大限度。0.5 毫米
释放行程，正常
2.5 ≤ x ≤ 3.5 毫米
2.5 ≤ x ≤ 3.5 毫米
推荐安装位置 随意的 随意的
允许工作温度 -20°C 至 +60°C -20°C 至 +60°C
允许储存温度 -20°C 至 +80°C -20°C 至 +80°C
可能的特殊功能：
EasySwitch ES X X
时间重置TR X
覆盖或
ComfortReaseLow CL X X
应用实例
座椅靠背调节
病床倾斜度调整
轮椅和乘客座椅上的腿支撑
HY4型
HY6型
型号 VOB 18-1
标准程序
刚性锁定气弹簧的标准程序包括两种不同的类型。
类型 ∅ 管径(mm) ∅ 活塞杆(mm) 行程(mm) 拉伸力* F 1 (N) 彩管 彩色活塞杆 锁定类型
HY1 22 10 20 - 250 200 - 800 黑色的 特尼弗 死板的
HY3 28 10 20 - 250 200 - 1.000 黑色的 特尼弗 死板的
* 可以以 50 牛顿为单位选择拉伸力
配件
作为系统供应商，我们提供不同的端部接头和释放系统，它们专门针对我们的可锁定气弹簧 Varilock 的各自应用量身定制。这确保了可锁定气弹簧的最佳功能。
suspa 带刚性锁定的锁定气弹簧 HY1和HY3
