HYDROKOMP手动离合器

带有耦合

机构条带和安全支架的耦合接头单元

手动离合器系统用于与液压装置一起工作的机床中，但未标配液压接口以向装置托盘供应压力油。连接和脱开由操作人员执行。与快速接头相比，手动接头不存在混淆压力或油箱管路的风险。此外，耦合过程运行得更快。通过使用可液压释放的止回阀，在夹紧过程之后，可以毫不费力地轻松断开，并保持系统压力。T 型接头加压以释放压力。在单作用版本中，球阀接管了此功能。

必要的安全元件已经安装。这些是一个液压蓄能器，一个止回阀和一个泄压阀，保护液压蓄能器免受超过10%的压力增加。联轴器接头单元可以配备两个不同的液压蓄能器。HYDROKOMP 推荐使用标称容积为 13 cm³ 的液压蓄能器，直至设备中的油容积约为 100 cm³。如果需要的油量较大，则应使用标称容积为40 cm³的液压蓄能器。联轴器系统标配 G1 / 4 螺纹连接和 O 形环法兰连接。底部和背面的法兰表面有 O 形圈埋头孔，这也允许通过钻孔通道无管路供应压力油。

特点：

多种安装选项

集成安全元件

供应线没有混乱

快速简便的耦合

耦合时保持系统压力

提供标准系统和特殊版本

安全：

双作用型可选配带感应式接近开关的安全支架。这需要在停车站中处于分离状态的联接机构条带。保险丝座可以通过集成的接近开关直接连接到机器控制。这意味着托盘运输仅允许在未连接状态下进行。未耦合状态下的压力积聚例如为 B. 如果系统发生泄漏，压力限制在 5 bar 左右。为了连接或断开连接管接头单元和连接机构带，两条液压管路必须通过液压阀减压。



HYDROKOMP手动离合器产品示例：

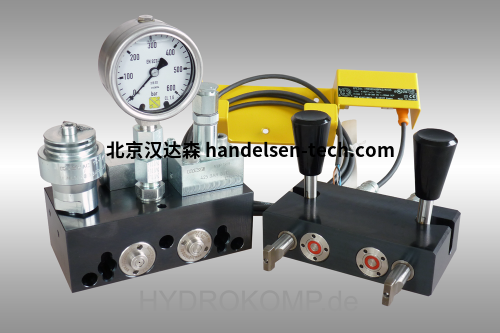

1、双作用耦合接头单元，带 13 cm³ 液压蓄能器、耦合机构条和用于耦合机构条的安全插座，带感应接近开关，可无压力耦合，编目标准变体

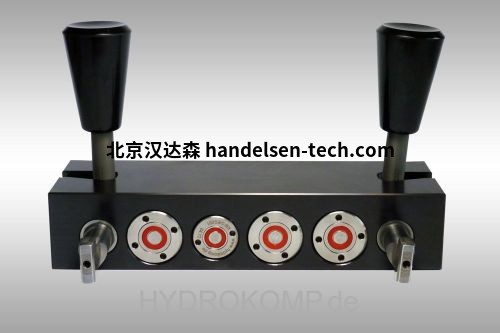

2、带有 3x NW 5 和 1x NW 3 联轴器的 4 路联轴器杆，可以无压力联轴器，客户特定的特殊变体

标称尺寸：

5（耦合元件）

运营压力：

最大功率 500 巴

变体：

带杠杆或球阀的联轴器

行动方式：

单作用或双作用

油路连接：

G1/4 螺纹或 O 形圈法兰

液压蓄能器：

13 cm³ 或 40 cm³

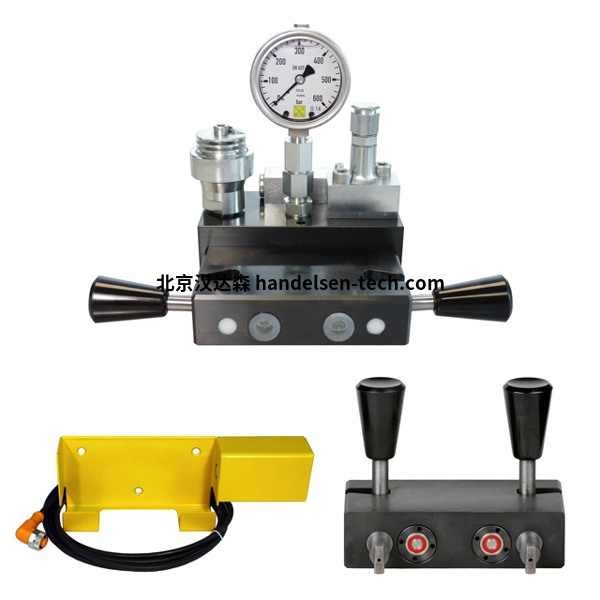

系统组件：

耦合 乳头部（MKN）

1. 带压力释放的接头 接头

2. 液压蓄能器 13 cm³ 或 40 cm³（可选）

3. hydr. 先导式止回阀 Qmax。= 20 l/min

4. 压力表高达 600 bar

5. 泄压阀，开启压力 425 bar

6. 接头，可无压力连接



耦合 机构条 (MKM)

耦合机构杆用于锁定两个组件以进行压力传输。两根拉杆插入卡口锁中。然后将杠杆侧向转动 90°。拉杆被缩短，并使用两个集成倒角进行连接过程。锁定行程为 5 mm。

1. 耦合

机构 2. 用于锁定组件的手柄



安全 支架 (MKS)

带有感应式接近开关和插头的安全插座，用于容纳停车站中处于分离状态的耦合机构条。

安全支架可以通过集成的接近开关直接连接到机器控制。这意味着托盘只能在分离状态下运输。

1. 带埋头孔 DIN 74 F4

2. 电感式接近开关

3. 带电缆的插头



带 球阀的 联轴器(MK)

该联轴器单元在出厂时可以通过底部法兰连接、后部法兰连接或后部螺纹连接进行连接。



1. 液压蓄能器 13 cm³ 或 40 cm³（可选）

2. 压力表高达 600 bar

3. 泄压阀，开启压力 425 bar

4. 带防尘盖的平面塞 5.

球阀

6. 接口 Ø5 mm， O 形圈或螺塞

7. 圆柱头螺钉DIN 916
