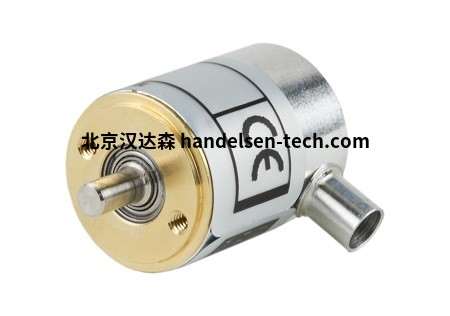

直径： 16 毫米
解析度： 高达 5,000 ppr
轴： ø 1,5 毫米至 4 毫米
温度： -20° C 至 70° C（工作）
防护等级： 50, 65
电气规格
代码：增量
分辨率：高达 5,000 ppr（脉冲每革命）
电源电压：
最低 4.5 Vdc 至最高 30 Vdc **
（最大 35 mA - 无负载）
输出电压：
低：最大 500 mV。在 10 mA
高：(Vin - 0.6) at -10 mA
(Vin - 1.3) 在 -25 mA
输出电流：20 mA 最大负载
**
通过输出通道
频率响应：最大 200 kHz **
输出格式：
两通道 (A, B) 正交
带索引 (Z) 和可选
互补（A-、B-、Z-）
产出
相位检测：A 领先 B 顺时针 (CW) 从
编码器安装端
指数：通道 A 和 B 高的门控
精度：+/- 0.8 弧分。
输出：ASIC 差分或反相
电气保护：反极性和输出短路
电路保护
抗噪性：
经测试符合 EN61000-6-2: 2005
（工业环境）
电磁兼容
(EMC) 和 EN 61000-6-3: 2007
（住宅、商业和轻工业环境）用于
电磁兼容
(电磁兼容)
机械规格：
材料：
外壳：铝/黄铜
帽：铝
轴：黄铜
重量：编码器：~ 15 克（0.53 盎司）
电缆：50 克/米（1.76 盎司/米）
轴承寿命：> 1.9 x 1010 转，额定负载
轴承预载：1 至 3,600 ppr 2 (N)
4,000 至 5,000 ppr 7 (N)
轴速：12,000 rpm（最大）
启动扭矩：<0.005 Nm (0.708 oz-in) at 25 °C
质量矩
惯性：0.25 gcm²（3.54 x 10-6 oz-in-sec²）
中空轴
负载：
轴向：最大 10 N (2.25 lbs)
径向：最大 10 牛（2.25 磅）
环境指标：
工作温度：-20°至+70°C
储存温度：-20 ° 至 + 85 ° C
冲击：100 G / 11 毫秒
振动：10-2000 Hz / 10 G
撞击：10 G / 16 ms（1000 x 3 轴）
湿度：98% RH 无冷凝
外壳防护等级：IP 50 / Nema 5（大约）
IP 65 / Nema 4（大约）
连接选项
电缆：
8 引线 (0.05 mm2, 30 AWG)
双绞线； 屏蔽
扁平电缆：带 IDC 连接器的 10 引线扁平电缆
