Reel Power依靠Bauer Gear Motor的先进PMSM技术

全球对电缆和电线的高需求是城市化，不断扩大的能源基础设施和增加的通信的常数之一。因此，供应商努力通过简化流程来缩短交货时间。绕线是这些关键过程之一，由专门设计的机器执行，这些机器旨在有效地收集卷轴中的电线和电缆。



为了确保其最新的卷盘和卷取解决方案能够在紧凑的占地面积内提供高效的性能，Reel Power Industrial选择了专家Altra Industrial Motion Corp.的领先品牌Bauer Gear Motor的永磁同步齿轮电动机。

市场的关键部分是铜线。在电气，通信和电力基础设施中使用-来自各个部门的承包商的需求很高。这种压力直接传递给铜线供应商，他们需要能够可靠，高效地将线轴缠绕到较小卷轴上的解决方案，以准备交付。另外，紧凑的机器是优选的。这使供应商能够最大程度地提高空间效率，从而在有限的占地面积内安装更多的机器，从而提高生产率。诸如Reel Power Industrial之类的企业专门提供可释放这些好处的卷轴和卷取机。



PMSM技术的好处

对于名为RD10的新机器型号，Reel Power Industrial希望重新设计滚筒驱动系统，以在减小的占地面积内提供更高的效率。为了实现这些双重目的，有必要将直列齿轮电动机替换为直列齿轮电动机，以提高功率密度。在评估来自不同制造商的齿轮电动机时，Reel Power Industrial选择了采用永磁同步电动机（PMSM）技术的Bauer BK系列斜齿轮减速机。



紧凑型BK40

紧凑的BK40安装提供了平稳的减速和加速，高效率以及令人印象深刻的尺寸功率比。



紧凑型BK40变速箱采用集成了PMSM技术的电动机，可在0hz至120hz范围内保持一致的扭矩-非常适合绕线应用。转子的热损失减少了100％，总损失减少了约25％，这确保了电动机在较低功率下不会过热。此外，该技术可将总效率提高10％或更多。这样可以通过节省能源并降低碳排放量来降低总体拥有成本（TCO）。



RD单元还需要变速控制，以允许操作员控制倒带过程。“较旧的RD模型是通过带可调皮带轮的机械变速驱动器来实现的。较新的模型将VFD控制与逆变器感应电动机一起使用，” Crosley说。“但是，切换到PMSM并不总是一个简单的调整。在彻底测试了许多VFD控件之后，我们发现一些驱动器制造商没有足够的算法来进行PMSM控制。”



因此，BK40与合适的VFD匹配以提供所需的功能。为了测试性能，RD10装载了4,500+ kg的卷盘，并运行了几个小时，并开始定期停止。这将确保BK40可以处理负载。鲍尔齿轮电动机和Reel Power Industrial的工程团队密切合作，对电动机进行微调，以达到性能预期。

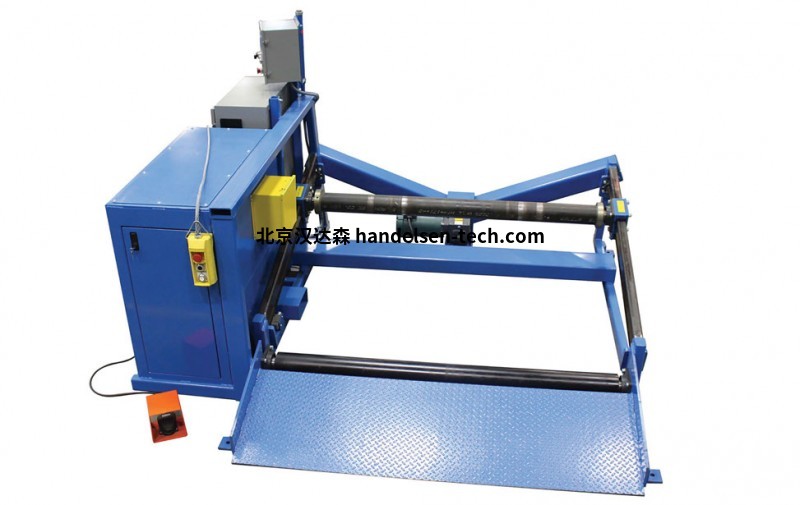

RD10

卷盘电源工业RD线

电线和电缆分配设备使用Reel Power Industrial的RD线将大型铜线轴向下传送到较小的线轴上，以供承包商使用。



Reel Power Industrial的RD系列是其最受欢迎的解决方案之一。RD线通常由电线和电缆分配设施使用，在该设施中，较大的铜线轴向下传送到较小的卷盘上，以供承包商使用。新型RD10轮辋驱动无轴收紧装置是该系列的最新产品，这是已经运行了数十年的开发周期的下一个阶段。







Reel Power Industrial的高级电气工程师Joe Crosley说：“制造RD线已有30多年的历史，并会定期更新以利用创新技术。” 最初，RD系列起飞时配备了20马力的机械可变驱动系统，该系统可提供高扭矩，但笨重且维护成本高。然后，随着变频驱动器（VFD）和控件的问世，我们进行了升级，但必须增加马力以保持低端扭矩。”





RD10卷轴是“边缘驱动”的，从而可以快速更换和装载大型电线和电缆线轴。机器使用齿轮马达驱动滚轮，使滚轴在绕线时旋转。减速电机的输出轴通过链轮和链轮与驱动辊相连。带有变速箱的较小的电动机驱动两个螺杆，这些螺杆又使出纸辊在机架上上下移动。在所有速度范围内保持一致的绕组扭矩对于确保正确的绕线至关重要。



紧凑的性能

鲍尔齿轮电动机BK系列

紧凑型BK系列利用具有PMSM技术的集成电动机来保持一致的扭矩-是线轴应用的理想选择。



除了作为RD10的有效解决方案之外，BK40的尺寸/功率比也是其选择的关键因素。



“除了Bauer PMSM技术所固有的卓越效率外，由于采用了功率密集型设计，我们还能够将20 hp电动机转换为15 hp电动机，从而节省了初始成本和运营成本，” Crosley解释。“ Bauer BK直角，斜齿锥齿轮减速电机套件的实施还使我们能够将机器的宽度从大约3.5米减小到2.6米，这对我们的客户来说是一个巨大的胜利。”



这种可观的空间节省确保了最终用户可以有效地最大化其可用的占地面积。



新型RD10装置可实现更平稳的加速和减速，而不会出现“电缆爆裂”的情况，从而降低了损坏绞线的风险。脚踏开关和带有手持速度悬挂器的中央操作员控制装置，使操作员可以将材料卷绕到卷轴或卷取头上。可以在不使驱动器跳闸的情况下“踩动”脚踏开关-轻松包装绕线材料。动态卷盘制动减少了“过度旋转”。与机械驱动单元相比，RD10单元产生的环境噪声也更低。



波士顿装备700

机器较小的弹出驱动器上装有Boston Gear 700系列减速器。



机器的较小弹出驱动器上使用了Boston Gear 700系列减速器。700系列是模块化蜗轮蜗杆构造的行业标准。装置具有坚固的细粒铸铁外壳，以实现最大的强度和耐用性。



“ BK40在我们的内部测试和客户设施的测试中均表现良好。鲍尔是一家很棒的公司。他们非常支持我们，并且与我们的员工合作良好。” “我们正在寻找其他应用，这些应用可能会使宝华PMSM齿轮电动机的固有功能发挥最大的作用。”
