LTN滑环工作原理

德国 LTN Servotechnik GmbH 公司成立于1979年，总部位于德国巴伐利亚，主要生产各种转子，滑动环，旋转编码器，电机，齿轮盒等，主要应用于电机制造，LTN风力发电等行业，适用于多种恶劣环境和苛刻的现场条件，控制精度高，使用寿命长.

　　LTN Servotechnik GmbH是位于慕尼黑南部的中型机械工程企业。根据客户需求，LTN从事开发，设计和批量生产，为全球机械设备和工程设备提供配件。

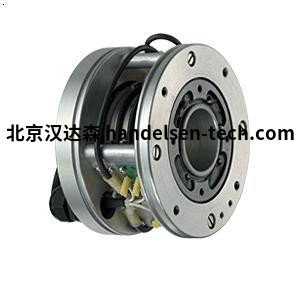

LTN滑环是机电系统的重要组成部分.



　　LTN滑环是机电设备，可以从定子侧传送电力或信号和数据到转子侧。



　　LTN滑环系统安装在很多电气设备，应用范围电压从毫伏或毫安到上千伏特和数百安培电流。



　　LTN滑环可满足实时现场总线系统无差错传输的所有要求。 此外，我们的快速，千兆和万兆以太网滑环还通过了TIA-568和EN 50173认证。



LTN产品分类：LTN滑环   LTN信号传输系列    LTN无接触传输系列   LTN组合传输系列  LTN编码器

LTN滑环

1.动力传输系列



LTN滑环SC040     外径:最大。40毫米扁平插头连接器，用于6.3米或2.8毫米的插座，应用示例:食品加工、包装机、旋转式挤奶室



LTN滑环SC105     外径:最大。50毫米，内径:最大17毫米。应用示例:排水检查，包装机



LTN滑环SC080     外径:最大。80毫米，内径:最大30毫米。应用示例:饮料灌装系统、排水检测、食品加工、计量系统、风力涡轮机变桨系统



LTN滑环SC168     外径：最大 168毫米，现场总线，快速以太网（通过100-BaseT CAT5e和Cat6认证），可灵活配置的接口。应用示例：机床•包装机•风力发电机变桨系统



LTN滑环SC104-A01 该系统最多可免维护5000万转（取决于转速和环境条件），外径：最大。 104毫米，空心轴直径：最大 50毫米。 应用示例：出入系统，排水检查，包装机



2.信号传输系列



LTN滑环SA030  外径：最大29毫米，可以进行特殊设计，可以进行高频耦合，现场总线，快速以太网（通过100-BaseT CAT5e和Cat6认证） 应用示例：医疗手臂



LTN滑环SC020  外径:最大20毫米/ 22毫米，内径:最大。3毫米  应用示例:进入系统、飞机机舱监控系统、排水检查、计量系统、包装机、机器人、支撑臂灯、监控摄像机、视频系统/闭路电视



LTN滑环SC120   外径：最大 120毫米，内径：最大 70毫。要求提供配件：ADSR®-滑环诊断系统 应用示例：机床，包装机，风力涡轮机变桨系统



3.无接触传输系列

       LTN滑环 K32ST   外径：32毫米  长度：44.3毫米



4.组合传输系列

       LTN滑环SF020    滑环与无接触结合



LTN滑环SE020    滑环与增量环组合
