ASM传感器技术工程方面的应用

德国ASM总部位于德国慕尼黑，以其三十年的位移传感器生产经验在位移传感技术领域一直处于领先地位，德国ASM产品能提供最高的产品质量和测量精度，并且在ASM的试验室中不断进行的研发工作以及全面的质量管理，使ASM位移传感器的高质量和高精度的一贯特点得到了精益求精的保证。





1 ASM角度传感器PRAS4系列简介:测量范围：0-15°至0-360°，以15°步进，线性度：量程的±0.3％（典型值）。防护等级IP68（10 bar，最长100 m，连续）

ASM角度传感器PRAS4系列型号：

ASM磁性角度传感器PRAS4-U2:电源电压18-36VDC，电流消耗通常为10mA，输出电压0.5-10VDC

ASM磁性角度传感器PRAS4-U6:电源电压5VDC，电流消耗通常为8mA，输出电流最大2mA

ASM磁性角度传感器PRAS4-L1:电源电压18-36VDC，电流消耗通常为30mA，输出电流4-20mA



2 ASM磁性角度传感器PRAS29系列简介：绝对磁角度传感器高达360°，非接触式，外部磁体，保护等级IP67

ASM磁性角度传感器PRAS29系列型号：

ASM磁性角度传感器PRAS29-U2B:电源电压11.5-27VDC,电流消耗通常为12mA,最高16毫安;测量速率1kHz标准,输出电压0.5-10VDC，输出电流最大2mA

ASM磁性角度传感器PRAS29-U6:电源电压5VDC±10％,电流消耗通常为8mA,最高12毫安;测量速率1kHz标准,输出电压为电源电压的10-90％，输出电流最大2mA

ASM磁性角度传感器PRAS29-L1：电源电压18-36VDC,电流消耗通常为30mA,最高35毫安.输出电流4-20mA

ASM磁性角度传感器PRAS29-U2R：电压输出0.5至10V，电源电压18-36VDC,电流消耗通常为10mA,最高15毫安.输出电压0.5-10VDC,输出电流最大2mA



3 ASM位移传感器WB10ZG系列简介：卷尺的使用寿命极长，防护等级高达IP 68/69，测量长度达20,000毫米

ASM位移传感器WB10ZG通带系列型号：

ASM位移传感器WB10ZG-U2:电源电压8-36VDC，电流消耗在24VDC时通常为20mA，输出电压0.5-10VDC，输出电流最大2mA

ASM位移传感器WB10ZG-U8:电源电压8-36VDC，电流消耗在24VDC时通常为17mA，输出电压0.5-4.5VDC，输出电流最大2mA

ASM位移传感器WB10ZG-L1:电源电压8-36VDC，电流消耗在12VDC时通常为70mA，输出电流4-20mA



4 ASM位置传感器PCFP25系列简介：超扁平位置传感器，仅高8毫米，宽28毫米，最高IP67；测量范围0- 5,750毫米，输出0.5-10V，4-20mA，SSI，CAN，保护等级最高IP 67

ASM位置传感器PCFP25系列型号：

ASM位置传感器PCFP25-U8：电压输出0.5至4.5V，电源电压10-36VDC,电流消耗在24VDC时通常为23 mA.输出电压0.5-4.5VDC,输出电流最大2mA



ASM型号示例：

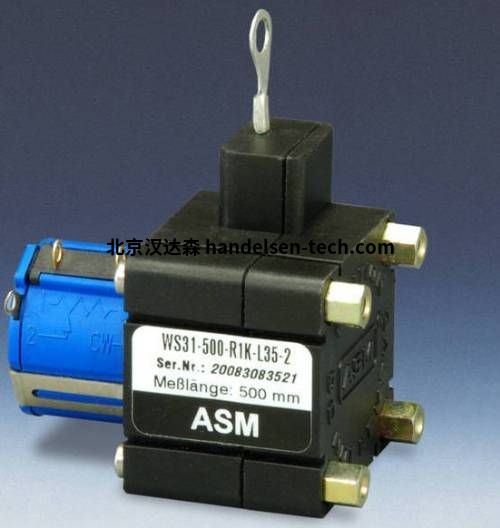

 ASM WS10-1250-420T-L10-M4-M12

 ASM WS10 1250 25 PP530

 ASM WS10 1250 10 PP530

 ASM AD830UR 02-59716-01
