JAKOB HMD 系列液力传感器是坚固的测量设备，用于以中等精度确定轴向压力。力通过压力活塞和液压介质传递给带有 kN 显示刻度的压力计。

测量系统是自给自足的，不需要外部或额外的能量。通过这种方式，可以在整个机械工程的众多应用中以简单且廉价的方式记录静态和动态力。

工作原理——系统结构：

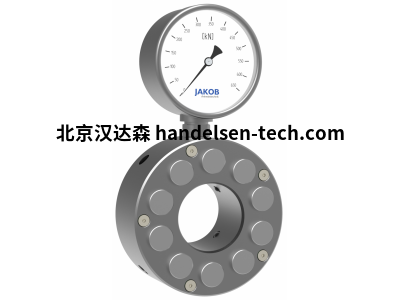

力传感器是在多活塞系统的基础上设计的。压力通过几个小活塞传递给压力介质。在环形 HMD-R 系列中，活塞同心排列。这一创新原理允许以任何几何配置实现力传感器。浮动活塞支撑在很大程度上补偿了平面和角度误差。避免高侧向力。特殊的活塞密封件可确保压力介质的密封和密封。

提示：

测量时，所有活塞必须以完整的压力面与测量点接触！

为了确保的测量功能，压力表螺纹连接和封闭或灌装螺丝不能松动。力传感器不适用于测量强烈的脉动力或高加速度。

JAKOB HMD液压力测量系统JAKOB  HMD 系列液压力传感器是坚固的测量装置，用于 以中等精度确定高达 600 kN

的轴向压力

力通过压力活塞类似地传递到带有 kN

显示刻度的压力计。测量系统是自给自足的，不需要外部或额外的能量。通过这种

在整个机械工程的众多应用中以简单且廉价的方式

可靠地记录

设计特点：

• 自给自足系统 - 无需外部能量

• 回火钢 - 防腐蚀

• 多活塞系统 - 角度
