JAKOB在间隔联轴器类别下组合了几个系列联轴器，用于桥接轴距离长达 6 m 的总长度。

所有类型的共同设计特点是长度可变的中间管，可以最佳地适应客户特定的应用。

在许多情况下，它们可用作无间隙连接、万向轴或同步轴。在这里，它们可以用复杂的附加中间轴承代替传统的中间轴设计。

偏差，尤其是平行偏移，可以在很大程度上得到补偿。此外，应强调所有系列的防锈材料设计和易于组装。由于采用半壳型（WDS-WDE 系列）或可插拔、轴向可调节的爪形轮毂（EKZ 系列）的轮毂设计，可确保安全、非刚性连接和简单的操作。

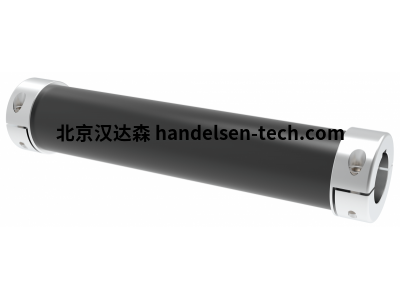

JAKOB Antriebstechnik间隔联轴器 Simple-Flex

• 总长度可达 6m，无需额外

的中间轴承 • 延长系统

• 更简单

壳轮毂（可选锥形夹紧环轮毂）

• 扭矩范围为 120-2900 Nm

• 温度范围 -10 °C 至 +60 °C



JAKOB Antriebstechnik WDZ - 带垫片的金属波纹管联轴器

• 总长度从 50 到 240 毫米不等

• 易于组装的半壳式夹紧轮毂

• 无背隙、精确的扭矩传输，

无需额外的中间存储

• 高运行速度和扭转刚度

• 重量轻转动惯量



JAKOB Antriebstechnik EKHZ - 带中间管的弹性联轴器

• 可变总长度可达 3 m

• 可插拔、无间隙、减振

• 两侧带半壳轮毂

• 不锈钢设计（铝）

• 扭矩范围：20 - 1600 Nm

• 轴直径：10 - 100 mm

• 温度范围：-30° C 至 + 90°C



JAKOB Antriebstechnik WD / WDS - 带中间

管的金属波纹管接头 • WD：总长度 L = 0.2 - 4 m | Tmax = 90°C

• WDS：总长度 L = 0.2 - 6 m | Tmax = 200°C

• 无间隙扭矩传递，无需额外的中间

• 高运行速度，低转动惯量

• 易于组装的半壳 - 夹紧轮毂

• 扭矩范围：15 - 1600 Nm

• 轴直径：6 - 85毫米



JAKOB Antriebstechnik WD-VA - 带中间管的金属波纹管联轴器

• 不锈钢版本最高 350°C

• 可变长度最高 3 m

• 无间隙扭矩传输

• 扭矩范围：10 - 1200 Nm

• 轴直径：7 - 85 mm

• 温度范围：-40° C 至 +350° C
