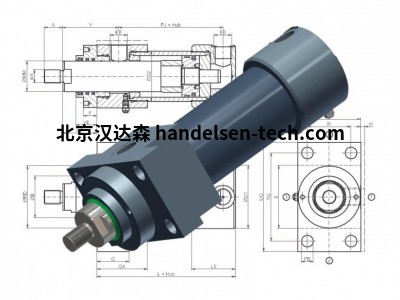

原厂德国海斯Heiss标准气缸系列SNZ DIN24554供应

一般信息：

气缸采用螺纹设计制造，带有磨削和镀硬铬的活塞杆，用于下方

列出的应用程序。

可以毫无问题地考虑几乎任何配置的特殊用途设计。在这种情况下尺寸

可能不再遵守规范。可根据要求提供更小和更大的设计尺寸。

气缸也可以根据要求安装排气阀。时请注明所需位置

技术规格：

运营压力：

大 160 bar，用于更高的压力或液压

冲击请联系我们。

工作流体：

例如基于矿物油的液压油

H、HL、HLP-油，符合 DIN 51524/51525。其他

工作流体如耐火流体或水可能

应要求使用。

工作温度：

默认情况下，气缸装有密封件，用于

温度范围为 -20°C 至 +80°C。高的

无需安装耐高温密封件

设计的变化。

活塞移动速度：

大 0.5 m/s。请联系我们以获得更高的

活塞移动速度。

气缸行程：

大允许行程取决于

允许屈曲应力。尺寸帮助

请使用负载/屈曲图

简化的计算公式。

连接位置：

默认情况下，端口位于面 1。调整

阻尼器的螺钉位于面 3 上，除了

配置 MS2，这里是面 2。

如果需要调整端口或阻尼器

位于其他地方，请用

命令。

公差：

行程公差在 0 到 + 2 毫米之间。

根据行程相关尺寸

DIN ISO 2768 – g T1（以前的 DIN 7168 – g）

其他公差根据

DIN ISO 2768 – m T1（以前的 DIN 7168 – m）

附件元素：

符合 DIN 24555 的旋转头和枢轴

符合 DIN 24556 的支架列在我们的

附件下的主目录。

位置感应：

应使用电感式行程结束位置感测

需要接近传感器，请提出要求

与您的订单。与位置测量相反

系统和带磁场传感器的轮询 否

需要额外的长度并保持尺寸
